Proses Kabinet Videotron Curve: Desain, Fabrikasi, dan Pemasangan

Kabinet videotron curve merupakan bagian penting dalam pembuatan layar LED melengkung. Berbeda dengan kabinet videotron flat yang menggunakan bidang datar, kabinet curve dirancang agar susunan modul LED dapat mengikuti radius atau bentuk lengkungan tertentu sesuai kebutuhan proyek.

Kabinet tidak hanya berfungsi sebagai tempat pemasangan modul. Struktur ini juga membantu menjaga posisi modul, mendukung sistem kelistrikan dan data, serta memastikan bidang layar tetap stabil ketika digunakan. Karena itu, proses pembuatannya membutuhkan perencanaan ukuran dan bentuk yang presisi.

Untuk memahami teknologi yang digunakan, Anda dapat membaca apa itu videotron curve terlebih dahulu. Jika ingin melihat contoh produknya, videotron curve P2.5 dapat menjadi referensi untuk kebutuhan layar LED dengan desain melengkung.

Apa Itu Kabinet Videotron Curve?

Kabinet videotron curve adalah struktur khusus yang digunakan untuk membentuk dan menopang modul LED pada layar melengkung. Bentuk kabinet dapat disesuaikan dengan radius yang telah ditentukan sehingga susunan modul mengikuti desain layar.

Pada proyek tertentu, kabinet dapat dibuat custom berdasarkan ukuran dan bentuk area pemasangan. Metode ini memberikan fleksibilitas ketika layar tidak dapat menggunakan konfigurasi kabinet datar standar.

Kebutuhan kabinet juga dipengaruhi oleh ukuran layar, jenis modul, pixel pitch, metode maintenance, dan konstruksi yang tersedia di lokasi. Karena itu, desain sebaiknya dibuat setelah kebutuhan proyek dan kondisi lokasi dipahami.

Perencanaan Desain Kabinet Videotron Curve

Tahap pertama adalah menentukan desain layar secara keseluruhan. Data yang diperlukan antara lain ukuran layar, tinggi dan lebar bidang, radius lengkungan, posisi pemasangan, jarak pandang, serta kebutuhan akses teknisi.

• Ukuran keseluruhan layar.
• Radius atau bentuk lengkungan.
• Jenis dan ukuran modul LED.
• Pixel pitch yang digunakan.
• Metode pemasangan kabinet.
• Jalur power dan data.
• Ruang untuk maintenance.
• Kondisi struktur tempat pemasangan.

Radius menjadi salah satu parameter paling penting karena menentukan bagaimana kabinet dan modul harus mengikuti bentuk layar. Kesalahan pada tahap desain dapat menyebabkan susunan modul tidak sesuai dengan bentuk yang direncanakan.

Dari sisi penggunaan, desain kabinet juga perlu menyesuaikan kebutuhan visual. Pembahasan mengenai keunggulan desain curve dapat dilihat pada kelebihan videotron curve agar karakter layar dapat dipertimbangkan bersama kebutuhan teknis.

Menentukan Radius Lengkungan

Radius menentukan seberapa besar lengkungan layar. Semakin spesifik bentuk yang diinginkan, semakin penting ketepatan pengukuran dan fabrikasi rangka.

Radius tidak sebaiknya ditentukan hanya berdasarkan tampilan visual. Spesifikasi modul dan kabinet harus mampu mendukung bentuk tersebut. Batas fleksibilitas komponen juga perlu diperhatikan agar modul tidak dipasang melebihi kemampuan desainnya.

Pada tahap ini, desainer dan teknisi dapat membuat gambar kerja atau rancangan tiga dimensi sebagai acuan sebelum proses fabrikasi dimulai.

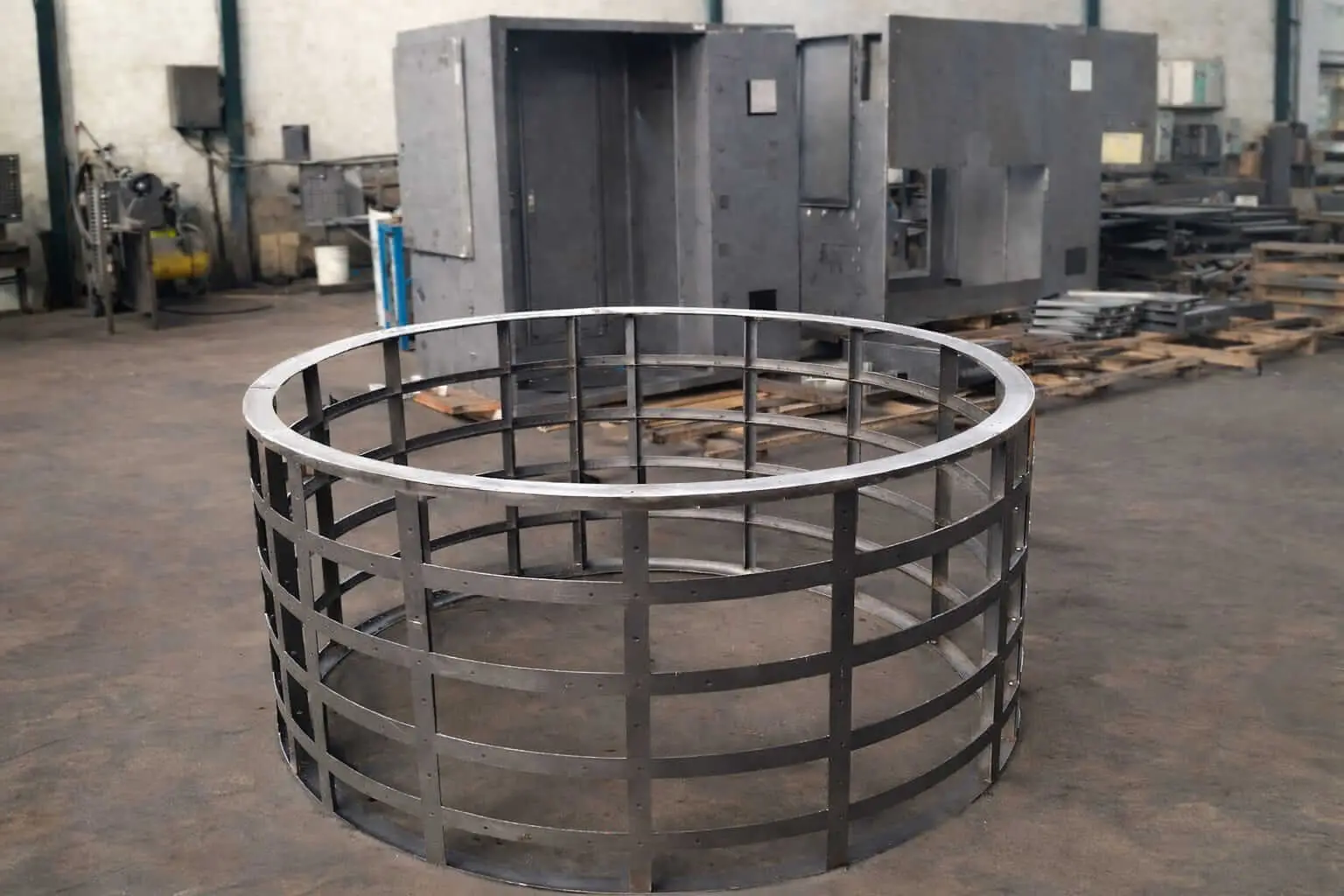

Pemilihan Material Rangka

Material rangka harus memiliki kekuatan yang sesuai dengan ukuran dan konfigurasi layar. Besi dan aluminium dapat digunakan pada konstruksi tertentu, tetapi pilihan material harus mengikuti desain dan kondisi pemasangan.

Selain kekuatan, bobot struktur, metode penyambungan, ketahanan terhadap kondisi lingkungan, serta akses pemasangan juga perlu diperhitungkan. Tujuannya adalah menghasilkan kabinet yang stabil dan tetap mudah ditangani oleh teknisi.

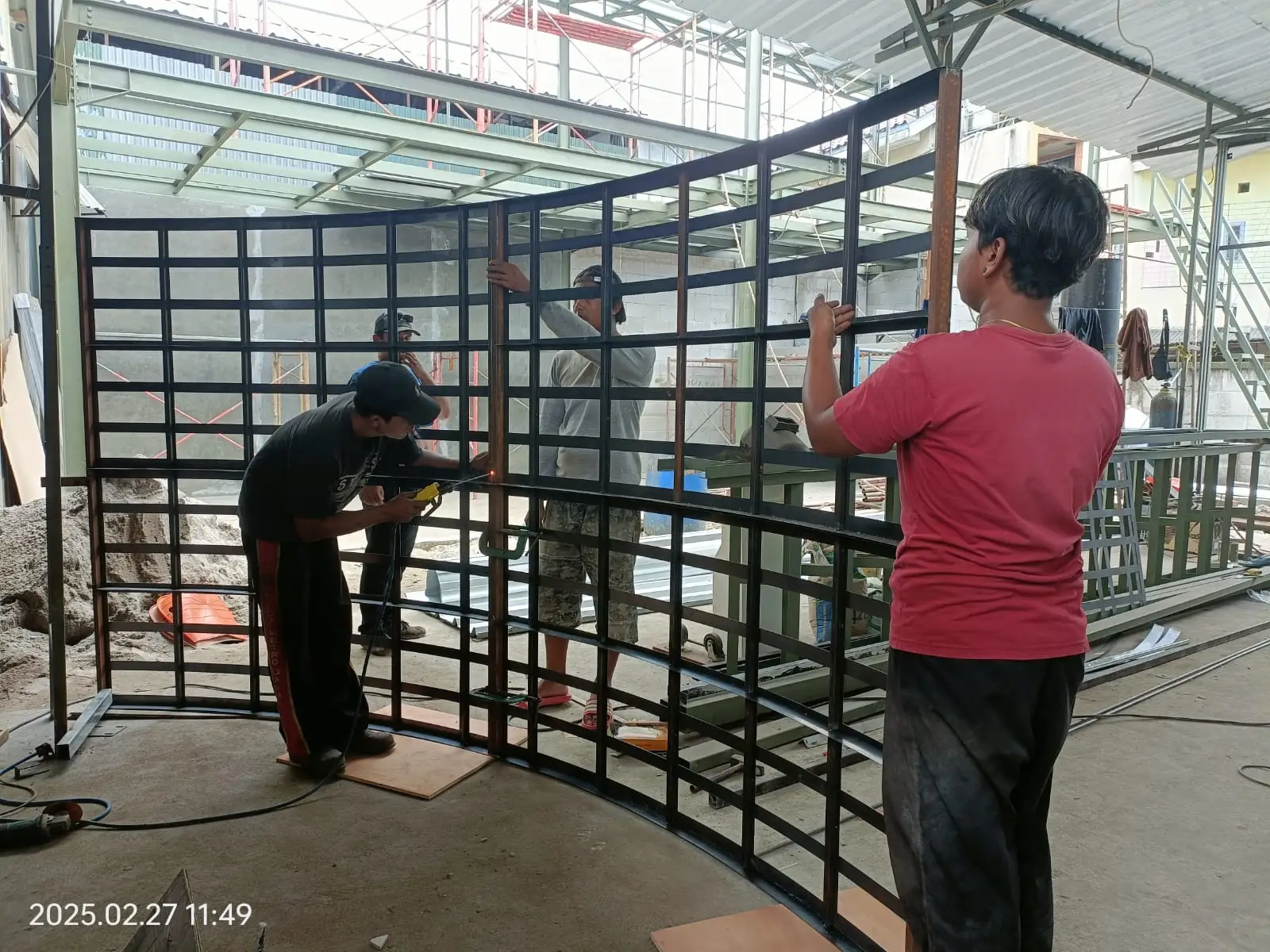

Proses Fabrikasi Rangka Kabinet

Setelah desain disetujui, material dipotong dan dibentuk sesuai ukuran. Pada rangka custom, proses fabrikasi harus mengikuti radius dan dimensi yang telah ditentukan agar setiap bagian dapat dirakit dengan presisi.

• Persiapan material sesuai gambar kerja.
• Pemotongan material.
• Pembentukan bagian rangka.
• Pengelasan atau penyambungan.
• Pengukuran ulang dimensi.
• Pemeriksaan kesesuaian radius.
• Finishing dan pengecekan struktur.

Pemeriksaan ukuran pada setiap tahap membantu mengurangi risiko perbedaan bentuk antara satu bagian kabinet dengan bagian lainnya. Untuk proyek curve, konsistensi bentuk sangat penting karena perbedaan kecil dapat terlihat pada permukaan layar.

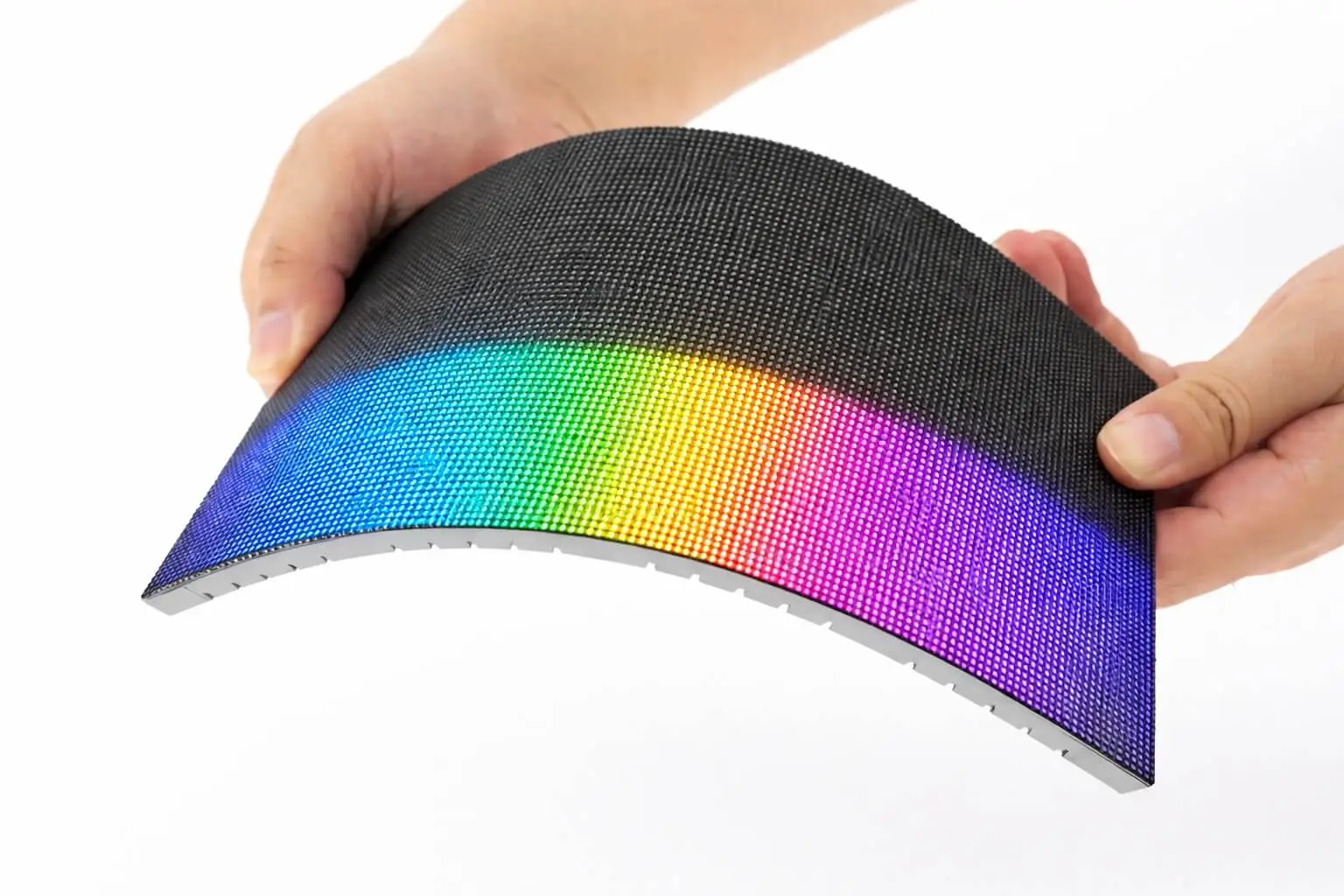

Pemasangan Modul LED Fleksibel

Setelah rangka selesai, modul LED dipasang mengikuti struktur kabinet. Modul fleksibel dapat membantu mengikuti radius yang direncanakan, tetapi pemasangannya tetap harus mengikuti spesifikasi komponen.

Setiap modul perlu ditempatkan secara rapi agar sambungan antarmodul tidak menghasilkan perbedaan bidang yang terlihat. Koneksi power dan data juga harus dipasang sesuai konfigurasi sistem.

Jenis pixel pitch dapat dipilih berdasarkan jarak pandang dan kebutuhan konten. Untuk kebutuhan indoor dengan jarak pandang relatif dekat, videotron P2.5 indoor dapat menjadi salah satu pilihan yang dapat dipertimbangkan.

Sistem Power dan Data pada Kabinet

Kabinet bukan hanya menampung modul LED. Sistem power, receiving card, konektor, dan jalur data juga perlu dirancang agar distribusi sinyal dan daya berjalan dengan baik.

Penataan kabel sebaiknya dibuat rapi dan mudah ditelusuri. Dokumentasi koneksi akan membantu teknisi ketika melakukan pemeriksaan atau troubleshooting setelah instalasi.

Jumlah perangkat dan konfigurasi power harus disesuaikan dengan desain layar. Perhitungan kelistrikan sebaiknya dilakukan berdasarkan kebutuhan sistem secara keseluruhan.

Quality Control Sebelum Kabinet Dipasang

Sebelum kabinet dipindahkan ke lokasi instalasi, pemeriksaan fisik dan dimensi perlu dilakukan. Tujuannya memastikan struktur sesuai gambar kerja dan modul dapat dipasang dengan baik.

• Periksa ukuran setiap bagian.
• Pastikan radius sesuai desain.
• Periksa sambungan rangka.
• Periksa posisi modul dan konektor.
• Pastikan jalur power dan data sesuai konfigurasi.
• Periksa permukaan kabinet.
• Dokumentasikan hasil pemeriksaan.

Quality control di workshop membantu menemukan masalah sebelum struktur dibawa ke lokasi. Hal ini dapat mengurangi pekerjaan koreksi yang lebih sulit ketika kabinet sudah terpasang.

Instalasi Kabinet di Lokasi

Setelah kabinet selesai dan lolos pemeriksaan, struktur dapat dibawa ke lokasi. Metode pemasangan bergantung pada desain proyek, kondisi dinding atau struktur pendukung, ukuran layar, dan akses teknisi.

Posisi kabinet harus mengikuti layout yang telah dibuat. Penyelarasan antarkabinet penting agar permukaan layar terlihat konsisten dan tidak menghasilkan perbedaan bentuk yang mengganggu.

Untuk pekerjaan pemasangan dan konfigurasi, Anda dapat mempertimbangkan jasa instalasi videotron sesuai kebutuhan proyek.

Pengujian Setelah Modul Terpasang

Setelah seluruh bagian terpasang, sistem perlu diuji menggunakan berbagai jenis konten. Pemeriksaan dapat mencakup mapping, resolusi, warna, brightness, sumber input, dan tampilan video.

Pengujian juga membantu menemukan perbedaan posisi modul, koneksi yang bermasalah, atau bagian layar yang belum bekerja dengan benar. Konfigurasi yang sudah berhasil sebaiknya disimpan sebagai dokumentasi.

Akses Maintenance pada Kabinet Curve

Maintenance harus dipertimbangkan sejak tahap desain kabinet. Teknisi membutuhkan akses untuk memeriksa modul, power supply, receiving card, konektor, dan bagian struktur yang mungkin memerlukan pemeriksaan.

Metode front maintenance atau rear maintenance dapat dipilih berdasarkan desain produk dan kondisi lokasi. Kabinet yang terlalu sulit diakses dapat membuat pekerjaan servis menjadi lebih lama.

Kesalahan yang Perlu Dihindari

• Menentukan radius tanpa memeriksa kemampuan modul.
• Membuat rangka tanpa gambar kerja yang jelas.
• Mengabaikan toleransi ukuran saat fabrikasi.
• Tidak melakukan pengukuran ulang setelah rangka dibuat.
• Tidak merencanakan jalur power dan data.
• Mengabaikan akses maintenance.
• Tidak melakukan quality control sebelum pengiriman.
• Tidak menyimpan dokumentasi konfigurasi setelah instalasi.

Faktor yang Memengaruhi Biaya Kabinet Videotron Curve

Biaya kabinet curve dapat berbeda karena setiap proyek dapat memiliki bentuk dan ukuran yang berbeda. Faktor yang dapat memengaruhi biaya antara lain dimensi layar, radius, material rangka, jenis modul, pixel pitch, tingkat customisasi, sistem power, konstruksi pendukung, dan proses instalasi.

Jika ingin memahami faktor biaya secara lebih luas, baca harga videotron curve P2.5 dan faktor yang memengaruhinya. Harga sebaiknya dihitung berdasarkan spesifikasi dan kondisi proyek, bukan hanya harga per meter.

Contoh Penggunaan Kabinet Videotron Curve

Kabinet curve dapat digunakan untuk berbagai instalasi yang membutuhkan bidang LED mengikuti desain tertentu. Contohnya adalah interior mall, ballroom, panggung event, showroom, booth pameran, dan area entertainment.

Pada ballroom, bentuk layar perlu disesuaikan dengan posisi panggung dan jarak audiens. Referensi mengenai penempatan dapat dilihat pada penempatan videotron indoor di ballroom. Contoh penggunaan curve pada ruang komersial dan event dapat dilihat melalui penggunaan videotron curve untuk interior mall dan event.

Hubungan Kabinet Curve dengan Videotron Indoor

Kabinet custom dapat menjadi bagian dari sistem Videotron Indoor ketika proyek membutuhkan layar melengkung pada ruang dalam. Namun tidak semua proyek indoor membutuhkan kabinet curve; layar datar tetap dapat menjadi pilihan ketika area pemasangan memiliki bidang konvensional.

Karena itu, keputusan menggunakan kabinet curve sebaiknya berdasarkan kebutuhan desain dan fungsi. Jika bentuk melengkung tidak memberikan manfaat pada proyek, sistem flat dapat menjadi pilihan yang lebih sederhana.

FAQ Proses Kabinet Videotron Curve

Apa fungsi kabinet pada videotron curve?

Kabinet menjadi struktur yang menopang dan menempatkan modul LED agar dapat mengikuti bentuk lengkungan yang telah dirancang.

Apakah kabinet videotron curve harus dibuat custom?

Tidak selalu, tetapi banyak proyek dengan radius atau ukuran khusus membutuhkan kabinet atau rangka custom agar bentuk layar dapat mengikuti desain secara presisi.

Apa material yang digunakan untuk rangka kabinet?

Material dapat berbeda sesuai desain, ukuran, dan kondisi pemasangan. Besi atau aluminium dapat digunakan pada konfigurasi tertentu dengan mempertimbangkan kekuatan dan kebutuhan struktur.

Mengapa radius penting dalam pembuatan kabinet curve?

Radius menentukan bentuk lengkungan layar dan memengaruhi desain kabinet serta pemasangan modul. Radius yang tidak sesuai dapat menyebabkan modul tidak terpasang dengan benar.

Apakah kabinet curve memengaruhi maintenance?

Ya. Bentuk dan metode konstruksi dapat memengaruhi akses teknisi. Karena itu, akses servis sebaiknya dirancang sejak awal.

Berapa lama proses pembuatan kabinet videotron curve?

Waktunya bergantung pada ukuran, kompleksitas desain, material, tingkat customisasi, dan proses fabrikasi. Estimasi sebaiknya dibuat setelah gambar kerja dan spesifikasi proyek tersedia.

Baca Juga

• apa itu videotron curve
• kelebihan videotron curve
• penggunaan videotron curve untuk interior dan event
• harga videotron curve P2.5
• penempatan videotron indoor di ballroom

Produk dan Solusi Terkait

• videotron curve P2.5
• Videotron Indoor
• videotron P2.5 indoor
• Jual Videotron

Kesimpulan

Proses kabinet videotron curve mencakup perencanaan desain, penentuan radius, pemilihan material, fabrikasi rangka, pemasangan modul LED fleksibel, penataan power dan data, quality control, hingga pengujian sistem.

Ketelitian pada setiap tahap membantu memastikan layar LED dapat mengikuti bentuk yang direncanakan dan tetap stabil saat digunakan. Akses maintenance juga perlu dipertimbangkan sejak awal agar sistem lebih mudah dirawat.
