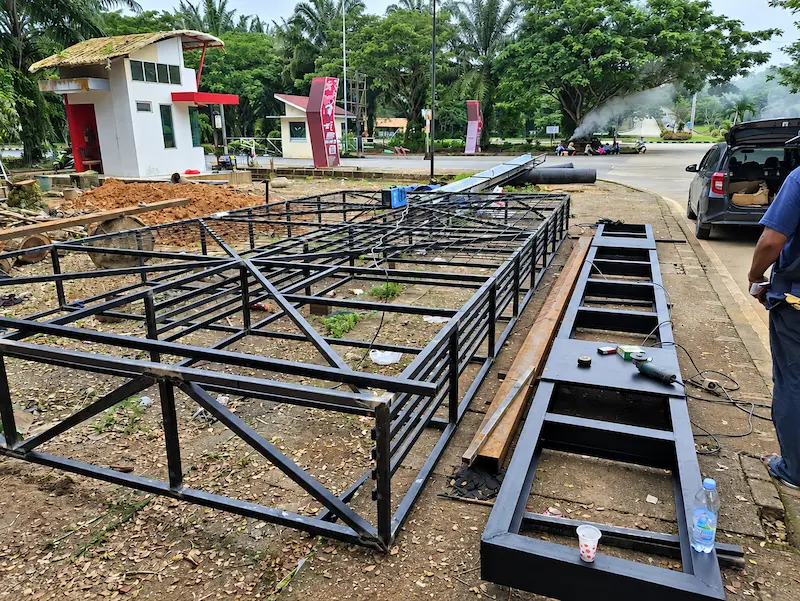

Struktur Videotron Outdoor: Rangka, Pondasi, dan Perencanaan Pemasangan

Struktur Videotron Outdoor merupakan bagian penting dari sistem pemasangan layar LED di area luar ruangan. Struktur tidak hanya berfungsi sebagai tempat menempatkan cabinet, tetapi juga harus mampu menopang beban layar dan komponen pendukungnya sesuai kondisi lokasi. Semakin besar bidang LED yang dipasang, semakin penting perencanaan struktur dilakukan sejak awal.

Pada proyek outdoor, desain rangka perlu mempertimbangkan ukuran layar, jumlah cabinet, posisi pemasangan, kondisi bidang penyangga, akses maintenance, jalur kabel, serta kondisi lingkungan. Layar yang dipasang pada fasad gedung tentu memiliki kebutuhan struktur yang berbeda dengan billboard berdiri sendiri atau layar untuk event outdoor.

Karena itu, struktur sebaiknya dirancang setelah ukuran dan konfigurasi layar diketahui. Jumlah cabinet menentukan beban dan dimensi bidang LED, sedangkan lokasi pemasangan menentukan bagaimana beban tersebut diteruskan ke rangka, titik pengikat, pondasi, atau struktur bangunan yang menjadi penopangnya.

Apa Itu Struktur Videotron Outdoor?

Struktur Videotron Outdoor adalah rangka atau sistem pendukung yang digunakan untuk menempatkan dan mempertahankan posisi cabinet LED pada lokasi pemasangan. Struktur dapat berupa rangka yang berdiri sendiri, rangka yang menempel pada bangunan, atau konstruksi khusus yang disesuaikan dengan kebutuhan proyek.

Pada layar berukuran kecil, sistem pendukung mungkin relatif sederhana. Namun, ketika bidang LED semakin besar, jumlah cabinet dan beban keseluruhan ikut bertambah. Kondisi tersebut membuat desain struktur harus memperhatikan pembagian beban, titik tumpuan, kekakuan rangka, serta kondisi pemasangan.

Struktur juga harus memberikan akses yang memadai untuk pekerjaan instalasi dan maintenance. Cabinet LED, power supply, kabel, dan komponen kontrol perlu dapat diperiksa atau diganti ketika diperlukan tanpa membuat proses perawatan menjadi tidak praktis.

Mengapa Struktur Penting pada Videotron Outdoor?

Layar LED outdoor memiliki bidang yang cukup besar dan dipasang pada lingkungan yang berbeda dengan ruangan indoor. Karena itu, sistem pendukung tidak boleh hanya dipandang sebagai rangka dekoratif. Struktur menjadi bagian dari sistem keselamatan dan kestabilan pemasangan.

Kesalahan dalam menentukan ukuran rangka atau titik penyangga dapat menyebabkan konstruksi tidak sesuai dengan beban yang harus ditopang. Selain berat cabinet, desain juga perlu mempertimbangkan kondisi lokasi dan gaya lingkungan yang bekerja pada bidang layar.

Untuk proyek dengan ukuran besar, struktur sebaiknya tidak dibuat berdasarkan perkiraan visual saja. Data ukuran layar, jumlah cabinet, lokasi pemasangan, dan kondisi struktur pendukung perlu digunakan sebagai dasar perencanaan.

Hubungan Ukuran Layar dengan Struktur

Ukuran bidang LED menjadi salah satu dasar dalam menentukan struktur. Semakin besar layar, semakin banyak cabinet yang digunakan dan semakin luas bidang yang harus ditopang oleh rangka.

Sebagai contoh, konfigurasi 5 × 3 cabinet menggunakan 15 cabinet. Dengan cabinet berukuran 960 × 960 mm, bidang LED yang terbentuk sekitar 4,80 × 2,88 meter. Konfigurasi yang lebih besar tentu membutuhkan perencanaan struktur yang berbeda.

Perhitungan ukuran cabinet dan konfigurasi layar dapat dilihat lebih lengkap pada artikel ukuran Videotron Outdoor. Data tersebut dapat menjadi titik awal sebelum masuk ke tahap desain rangka.

Tabel merupakan contoh hubungan ukuran bidang LED dengan jumlah cabinet. Desain struktur aktual harus dibuat berdasarkan kondisi proyek dan kebutuhan konstruksi.

Jenis Struktur Videotron Outdoor

Struktur Berdiri Sendiri

Struktur berdiri sendiri digunakan ketika layar tidak dapat atau tidak perlu dipasang langsung pada dinding bangunan. Sistem ini biasanya menggunakan rangka utama yang ditopang oleh pondasi atau sistem penyangga pada lokasi.

Konsep seperti ini dapat digunakan pada billboard, area publik, kawasan komersial, atau lokasi lain yang memiliki bidang terbuka untuk pembangunan struktur.

Struktur Wall Mount

Wall mount digunakan ketika cabinet dipasang pada struktur dinding atau bagian bangunan yang memiliki kemampuan menopang sistem. Desain harus mempertimbangkan titik pengikat dan kondisi struktur bangunan.

Sistem ini dapat menghemat ruang dibandingkan struktur berdiri sendiri, tetapi tidak berarti semua dinding dapat langsung digunakan sebagai titik pemasangan. Kondisi dan kemampuan struktur bangunan tetap perlu diperiksa.

Struktur Fasad

Pemasangan pada fasad memerlukan penyesuaian dengan bentuk bangunan. Posisi rangka, titik pengikat, jarak dari permukaan bangunan, dan akses maintenance perlu direncanakan agar sistem tidak mengganggu bagian bangunan lainnya.

Struktur untuk Event

Pada event outdoor, struktur dapat menggunakan sistem yang disesuaikan dengan kebutuhan sementara dan layout acara. Posisi layar, durasi penggunaan, kondisi lokasi, serta metode pemasangan menjadi bagian dari perencanaan.

Komponen Utama Struktur Videotron Outdoor

Struktur tidak hanya terdiri dari satu jenis besi atau satu rangka. Sistem pendukung dapat terdiri dari beberapa bagian yang bekerja bersama untuk mempertahankan posisi bidang LED dan menyalurkan beban ke titik tumpuan.

Rangka Utama

Rangka utama menjadi bagian yang menopang bidang LED. Dimensi dan konfigurasi rangka harus disesuaikan dengan ukuran layar dan kondisi pemasangan.

Titik Pengikat

Titik pengikat digunakan untuk menghubungkan rangka dengan struktur pendukung. Posisi dan jumlah titik pengikat harus disesuaikan dengan desain konstruksi.

Pondasi

Pada struktur berdiri sendiri, pondasi menjadi bagian penting karena menerima beban dari rangka dan layar. Desain pondasi harus mengikuti kondisi tanah, ukuran struktur, beban, dan perhitungan konstruksi proyek.

Bracket atau Dudukan

Bracket atau dudukan digunakan pada konfigurasi tertentu untuk menghubungkan cabinet atau rangka dengan struktur pendukung. Bentuknya disesuaikan dengan sistem pemasangan yang digunakan.

Beban yang Perlu Dipertimbangkan

Perencanaan struktur perlu mempertimbangkan beban yang bekerja pada sistem. Beban tersebut tidak hanya berasal dari berat cabinet, tetapi juga dapat mencakup komponen pendukung dan gaya lingkungan sesuai lokasi.

Berat Cabinet dan Komponen LED

Setiap cabinet memiliki berat tertentu. Ketika jumlah cabinet bertambah, total beban bidang LED juga meningkat. Komponen seperti power supply dan perangkat pendukung juga perlu diperhitungkan dalam desain sistem.

Beban Angin

Layar outdoor memiliki bidang yang menerima paparan angin. Karena itu, kondisi angin pada lokasi menjadi salah satu pertimbangan penting dalam desain struktur, khususnya untuk layar yang dipasang pada area terbuka.

Semakin besar bidang layar, semakin penting evaluasi kondisi angin dilakukan. Desain struktur harus mengikuti perhitungan teknis yang sesuai dengan lokasi dan konstruksi proyek.

Beban Struktur Pendukung

Selain layar, rangka, bracket, platform, dan komponen pendukung lainnya juga memiliki berat. Semua bagian tersebut perlu masuk dalam perhitungan keseluruhan sistem.

Struktur dan Kondisi Lokasi Pemasangan

Struktur yang digunakan pada satu lokasi belum tentu cocok digunakan pada lokasi lain. Kondisi dinding, tanah, bangunan, ruang pemasangan, dan posisi layar dapat menghasilkan desain struktur yang berbeda.

Pada area terbuka, struktur berdiri sendiri membutuhkan perhatian terhadap pondasi dan kondisi tanah. Sementara pada bangunan, titik pengikat harus berhubungan dengan struktur bangunan yang mampu menerima beban.

Karena kondisi lokasi sangat menentukan, survei lapangan sebaiknya dilakukan sebelum struktur final dibuat. Pengukuran lokasi juga membantu menentukan ukuran layar yang paling realistis.

Struktur dan Jarak Pandang Videotron Outdoor

Jarak pandang terutama berhubungan dengan pemilihan pixel pitch dan ukuran bidang layar, tetapi hasil pemilihan tersebut kemudian memengaruhi kebutuhan struktur. Layar yang dirancang lebih besar akan membutuhkan bidang rangka yang lebih besar.

Karena itu, desain struktur sebaiknya dilakukan setelah kebutuhan visual dan ukuran layar diketahui. Artikel jarak pandang Videotron Outdoor dapat digunakan untuk memahami hubungan jarak audiens dengan pilihan pixel pitch sebelum masuk ke tahap desain pemasangan.

Struktur dan Konsumsi Listrik

Selain rangka, instalasi layar outdoor juga membutuhkan jalur kelistrikan yang terencana. Power supply, kabel, power distribution, dan controller perlu ditempatkan pada posisi yang memungkinkan sistem bekerja dan dapat dirawat.

Posisi komponen listrik perlu dipertimbangkan sejak desain struktur agar jalur kabel tidak dibuat secara sembarangan setelah rangka selesai. Penempatan yang terencana juga membantu proses maintenance.

Perhitungan kebutuhan daya dapat dilihat pada artikel konsumsi listrik Videotron Outdoor, terutama untuk memahami hubungan jumlah cabinet dengan kebutuhan daya maksimum.

Struktur untuk Billboard Digital

Billboard digital yang berdiri di area terbuka membutuhkan sistem struktur yang mampu menopang layar pada posisi yang telah ditentukan. Struktur juga harus memperhatikan ketinggian layar, posisi terhadap jalan, dan kondisi lingkungan di sekitar lokasi.

Bidang LED yang menghadap area terbuka memiliki karakter berbeda dengan layar yang dipasang di dalam ruangan. Karena itu, desain rangka tidak sebaiknya hanya mengikuti bentuk cabinet tanpa memperhatikan kondisi lokasi.

Untuk proyek billboard, ukuran layar dan struktur perlu dirancang sebagai satu sistem sehingga posisi bidang LED, rangka, pondasi, dan akses perawatan dapat bekerja secara terintegrasi.

Struktur untuk Event Outdoor

Struktur event outdoor dapat menggunakan konfigurasi yang berbeda dengan instalasi permanen. Layar utama dapat ditempatkan di belakang panggung, sementara layar tambahan dapat dipasang di sisi tertentu untuk memperluas area visual.

Karena event memiliki jadwal pemasangan dan pembongkaran, struktur perlu dirancang dengan mempertimbangkan proses instalasi, akses teknisi, dan kondisi lokasi selama acara berlangsung.

Ukuran layar event juga memengaruhi kebutuhan struktur. Semakin besar bidang LED, semakin penting sistem penyangga dan metode pemasangan direncanakan sebelum pekerjaan lapangan dimulai.

Struktur untuk Fasad Gedung

Pemasangan Videotron Outdoor pada fasad gedung membutuhkan perhatian terhadap struktur bangunan yang menjadi tempat pengikat. Tidak semua bagian fasad dapat digunakan sebagai titik pemasangan, sehingga perlu diketahui bagian konstruksi yang sesuai.

Jarak antara LED dan permukaan bangunan juga perlu direncanakan. Ruang tersebut dapat diperlukan untuk rangka, kabel, sirkulasi teknis, dan akses maintenance.

Untuk layar dengan bidang besar, desain struktur harus mempertimbangkan keseluruhan sistem, bukan hanya titik tempat cabinet ditempelkan.

Akses Maintenance pada Struktur Videotron Outdoor

Struktur yang baik tidak hanya kuat tetapi juga memberikan akses yang cukup untuk pekerjaan maintenance. Cabinet, modul LED, power supply, receiving card, dan kabel harus dapat diperiksa ketika diperlukan.

Jika akses maintenance tidak direncanakan sejak awal, pekerjaan perawatan dapat menjadi lebih sulit. Teknisi mungkin membutuhkan ruang tambahan atau harus membongkar bagian struktur tertentu untuk mencapai komponen.

Karena itu, akses teknis sebaiknya dimasukkan dalam desain struktur bersama dengan ukuran layar dan posisi cabinet.

Tahapan Perencanaan Struktur Videotron Outdoor

1. Survei lokasi pemasangan.
2. Mengukur bidang dan area yang tersedia.
3. Menentukan ukuran dan konfigurasi layar.
4. Menentukan posisi dan ketinggian layar.
5. Menentukan jenis struktur yang sesuai.
6. Menghitung beban layar dan komponen pendukung.
7. Mempertimbangkan kondisi lingkungan dan beban angin.
8. Menentukan titik tumpuan dan pengikat.
9. Merencanakan pondasi jika menggunakan struktur berdiri sendiri.
10. Merencanakan jalur listrik dan kabel.
11. Menentukan akses maintenance.
12. Melakukan pemeriksaan dan pengujian sebelum sistem digunakan.

Tahapan aktual dapat berbeda sesuai jenis proyek. Untuk pekerjaan lapangan yang membutuhkan perencanaan struktur dan instalasi secara menyeluruh, tersedia halaman instalasi Videotron Outdoor yang membahas proses pemasangan dan kebutuhan teknisnya.

Hubungan Struktur dengan Harga Proyek

Struktur merupakan salah satu komponen yang dapat memengaruhi biaya proyek Videotron Outdoor. Biaya struktur tidak hanya bergantung pada luas layar, tetapi juga jenis pemasangan, ukuran rangka, kondisi lokasi, kebutuhan pondasi, material, dan tingkat pekerjaan konstruksi.

Layar yang dipasang pada dinding bangunan dapat memiliki kebutuhan struktur berbeda dengan billboard yang menggunakan rangka berdiri sendiri. Begitu juga dengan layar event yang memiliki karakter pemasangan sementara.

Karena struktur merupakan bagian dari konfigurasi proyek, estimasi biaya sebaiknya dibuat setelah ukuran layar dan kondisi lokasi diketahui. Faktor harga lainnya dapat dipelajari pada artikel harga Videotron Outdoor.

Kesalahan yang Sering Terjadi pada Struktur Videotron Outdoor

Menentukan Rangka Hanya dari Ukuran Layar

Ukuran layar memang menjadi dasar, tetapi struktur tidak dapat ditentukan hanya dari panjang dan tinggi LED. Kondisi lokasi, titik tumpuan, beban, dan lingkungan juga perlu diperhitungkan.

Mengabaikan Kondisi Angin

Area outdoor memiliki paparan lingkungan yang berbeda. Bidang LED yang besar dapat menerima gaya angin sehingga kondisi tersebut perlu masuk dalam perencanaan teknis.

Tidak Menyediakan Akses Maintenance

Struktur yang hanya fokus pada pemasangan awal dapat menyulitkan pekerjaan perawatan. Ruang akses sebaiknya dipertimbangkan sejak tahap desain.

Tidak Melakukan Survei Lokasi

Desain struktur tanpa memahami kondisi lokasi berisiko menghasilkan konfigurasi yang tidak sesuai. Survei membantu menentukan kondisi bidang pemasangan, akses, posisi layar, dan kebutuhan teknis lainnya.

FAQ Struktur Videotron Outdoor

Apa fungsi struktur Videotron Outdoor?

Struktur berfungsi sebagai sistem pendukung untuk menempatkan dan mempertahankan posisi cabinet LED serta menyalurkan beban sistem ke titik tumpuan atau struktur pendukung.

Apakah semua Videotron Outdoor menggunakan struktur yang sama?

Tidak. Struktur bergantung pada ukuran layar, lokasi pemasangan, jenis pemasangan, kondisi bangunan atau tanah, dan kebutuhan proyek.

Apakah ukuran layar memengaruhi struktur?

Ya. Ukuran layar memengaruhi jumlah cabinet dan bidang yang harus ditopang sehingga menjadi salah satu dasar dalam perencanaan struktur.

Apakah struktur billboard membutuhkan pondasi?

Struktur billboard yang berdiri sendiri umumnya membutuhkan sistem pondasi atau tumpuan yang sesuai dengan desain konstruksinya. Detail pondasi harus ditentukan berdasarkan perhitungan teknis dan kondisi lokasi.

Apakah struktur perlu memperhitungkan angin?

Ya. Untuk pemasangan outdoor, kondisi angin merupakan salah satu faktor yang perlu diperhitungkan dalam desain struktur, terutama pada bidang LED yang besar dan lokasi terbuka.

Apakah struktur perlu menyediakan akses maintenance?

Ya. Akses maintenance perlu dipertimbangkan agar cabinet, modul LED, power supply, kabel, dan komponen kontrol dapat diperiksa atau diganti ketika diperlukan.

Apakah struktur memengaruhi harga Videotron Outdoor?

Ya. Jenis struktur, ukuran rangka, kondisi lokasi, pondasi, material, dan tingkat pekerjaan konstruksi dapat menjadi bagian dari biaya proyek.

Kesimpulan

Struktur Videotron Outdoor harus direncanakan berdasarkan ukuran layar, jumlah cabinet, posisi pemasangan, kondisi lokasi, beban sistem, serta kebutuhan maintenance. Struktur bukan sekadar rangka untuk menempelkan LED, tetapi bagian penting dari keseluruhan sistem pemasangan.

Untuk layar berukuran besar, perencanaan struktur menjadi semakin penting karena jumlah cabinet dan bidang LED yang ditopang juga bertambah. Kondisi angin, titik tumpuan, pondasi, struktur bangunan, dan akses teknis perlu diperhitungkan sebelum pekerjaan konstruksi dilakukan.

Ukuran layar sebaiknya ditentukan lebih dahulu berdasarkan kebutuhan proyek, kemudian diterjemahkan menjadi konfigurasi cabinet dan desain struktur. Dengan cara tersebut, ukuran LED, sistem kelistrikan, rangka, dan akses maintenance dapat direncanakan sebagai satu kesatuan.

Untuk proyek billboard, event, stadion, fasad gedung, maupun area publik, desain struktur sebaiknya disesuaikan dengan kondisi lapangan dan kebutuhan pemasangan. Perencanaan yang dilakukan sejak awal membantu mengurangi perubahan konstruksi ketika pekerjaan sudah masuk tahap instalasi.
