Tahapan Instalasi Videotron Indoor: Panduan Lengkap dari Survey hingga Commissioning

Tahapan instalasi videotron indoor adalah rangkaian pekerjaan yang dimulai sebelum layar LED dipasang dan berakhir setelah sistem selesai diuji serta siap digunakan. Prosesnya mencakup survey lokasi, penentuan kebutuhan, pemilihan spesifikasi, perencanaan anggaran, konstruksi, kelistrikan, jalur data, pemasangan cabinet dan modul LED, konfigurasi, hingga testing dan commissioning.

Setiap tahap saling berkaitan. Kesalahan pada survey dapat memengaruhi ukuran layar dan konstruksi, sedangkan perencanaan kabel atau listrik yang kurang matang dapat menghambat pemasangan dan pengujian. Karena itu, memahami urutan pekerjaan membantu pemilik proyek mengetahui apa yang perlu disiapkan sebelum instalasi dimulai.

Untuk kebutuhan layar LED dalam ruangan, Anda dapat melihat solusi Videotron Indoor sebagai referensi. Untuk gambaran pemasangan yang lebih luas, lihat juga panduan instalasi videotron indoor.

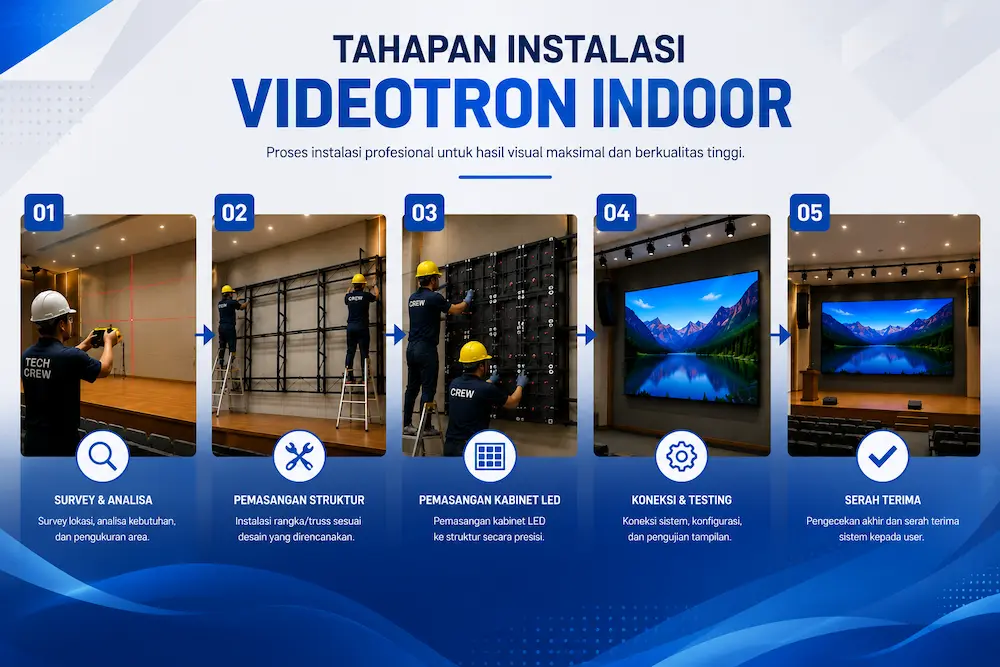

Apa Saja Tahapan Instalasi Videotron Indoor?

Secara umum, tahapan instalasi videotron indoor dimulai dari memahami kondisi lokasi dan kebutuhan, kemudian menyiapkan spesifikasi serta infrastruktur sebelum perangkat LED dipasang. Setelah perangkat terpasang, sistem dikonfigurasi, diuji, dan didokumentasikan sebelum diserahterimakan.

• Survey dan analisis lokasi.
• Menentukan tujuan penggunaan dan kebutuhan tampilan.
• Menentukan ukuran serta spesifikasi videotron.
• Menyusun anggaran dan ruang lingkup pekerjaan.
• Merancang konstruksi dan struktur pendukung.
• Menyiapkan kelistrikan dan grounding.
• Menyiapkan jalur kabel serta distribusi data.
• Memasang struktur, cabinet, dan modul LED.
• Melakukan konfigurasi dan kalibrasi.
• Melakukan testing, commissioning, dan serah terima.

Survey dan Analisis Lokasi

Survey merupakan dasar dari seluruh proses. Tim perlu mengetahui ukuran area, posisi layar, jarak pandang, kondisi dinding atau struktur, akses material, sumber listrik, jalur kabel, dan ruang yang tersedia untuk maintenance.

Fungsi ruangan juga perlu dianalisis. Ruang rapat, auditorium, ruang pameran, rumah ibadah, dan command center dapat memiliki kebutuhan tampilan yang berbeda. Perbedaan tersebut dapat memengaruhi ukuran layar, pixel pitch, brightness, metode pemasangan, dan sistem kontrol.

Poin yang Perlu Diperiksa Saat Survey

• Dimensi dan posisi area pemasangan.
• Jarak pandang utama audiens.
• Kondisi struktur bangunan.
• Kapasitas dan lokasi sumber listrik.
• Rute kabel listrik dan data.
• Akses pemasangan serta maintenance.
• Sirkulasi udara di sekitar perangkat.

Survey yang kurang lengkap dapat memicu perubahan desain ketika pekerjaan sudah berjalan. Risiko tersebut juga dibahas dalam kesalahan instalasi videotron indoor yang perlu dihindari.

Menentukan Tujuan dan Kebutuhan Penggunaan

Setelah kondisi lokasi diketahui, tentukan bagaimana videotron akan digunakan. Jenis konten, durasi pemakaian, posisi audiens, jarak pandang, pencahayaan ruangan, serta perangkat multimedia yang akan terhubung menjadi dasar untuk menentukan konfigurasi.

Langkah ini membantu menghindari spesifikasi yang terlalu rendah maupun berlebihan. Layar untuk presentasi teks dapat membutuhkan pertimbangan berbeda dari layar yang dominan menampilkan video, grafis, atau materi visual beresolusi tinggi.

Informasi yang Sebaiknya Ditentukan

• Fungsi utama layar.
• Jenis konten yang ditampilkan.
• Jarak pandang pengguna.
• Durasi penggunaan harian.
• Sumber video atau perangkat input.
• Kebutuhan integrasi dengan sistem AV.
• Rencana pengembangan sistem.

Jika masih menentukan perangkat, Anda dapat membaca panduan memilih videotron sebelum masuk ke tahap spesifikasi.

Menentukan Ukuran dan Spesifikasi Videotron

Pada tahap ini, kebutuhan yang telah dikumpulkan diterjemahkan menjadi spesifikasi teknis. Ukuran layar, pixel pitch, resolusi, brightness, jenis cabinet, receiving card, controller, dan video processor perlu dipilih sebagai satu konfigurasi.

Pixel pitch sebaiknya disesuaikan dengan jarak pandang dan kebutuhan detail. Ukuran layar juga perlu mengikuti proporsi ruangan dan posisi audiens, bukan hanya luas bidang yang tersedia.

• Ukuran layar dan rasio tampilan.
• Pixel pitch.
• Resolusi dan konfigurasi cabinet.
• Brightness sesuai pencahayaan ruangan.
• Controller dan video processor.
• Jenis cabinet serta metode maintenance.

Pemilihan perangkat dapat dibandingkan dengan berbagai pilihan videotron sesuai kebutuhan proyek.

Menyusun Anggaran dan Ruang Lingkup Pekerjaan

Setelah spesifikasi ditentukan, susun anggaran secara menyeluruh. Jangan hanya menghitung harga LED. Konstruksi, kelistrikan, controller, processor, kabel, tenaga instalasi, konfigurasi, testing, dan pekerjaan tambahan di lokasi juga perlu dimasukkan.

Ruang lingkup yang jelas membantu menghindari perbedaan pemahaman antara pemilik proyek dan vendor. Untuk pembahasan lebih khusus, baca biaya instalasi videotron indoor sebelum membandingkan penawaran.

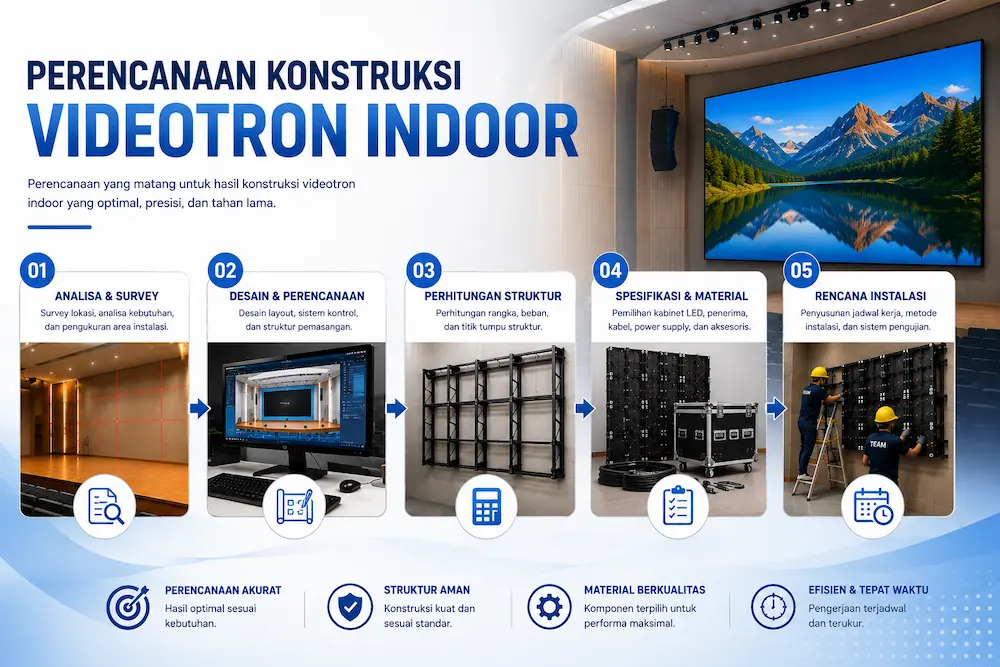

Perencanaan Konstruksi dan Struktur Pendukung

Struktur menjadi penopang utama cabinet LED sehingga desainnya harus mengikuti ukuran, berat, kondisi bangunan, metode pemasangan, dan kebutuhan maintenance. Struktur juga perlu mempertahankan bidang pemasangan yang rata agar cabinet tersusun presisi.

Akses teknisi perlu dipikirkan sejak awal. Metode front maintenance dan rear maintenance memiliki kebutuhan ruang yang berbeda. Perencanaan konstruksi yang baik membantu pemasangan sekaligus memudahkan pemeriksaan setelah sistem digunakan.

Untuk pembahasan struktur yang lebih detail, lihat panduan konstruksi videotron.

Persiapan Sistem Kelistrikan

Sebelum cabinet dipasang, kebutuhan listrik harus disiapkan sesuai konfigurasi sistem. Perhitungan dapat mencakup cabinet LED, power supply, controller, processor, media player, dan perangkat pendukung lainnya.

Selain kapasitas daya, perhatikan distribusi, ukuran kabel, grounding, pengaman, dan pembagian beban. Pemeriksaan sejak awal membantu menghindari perubahan instalasi ketika pekerjaan sudah berlangsung.

• Periksa kapasitas listrik lokasi.
• Hitung kebutuhan daya sistem.
• Rencanakan jalur distribusi.
• Siapkan grounding dan pengaman.
• Pastikan jalur mudah diperiksa dan dirawat.

Untuk referensi umum mengenai instalasi listrik di Indonesia, Anda dapat melihat Persyaratan Umum Instalasi Listrik (PUIL).

Persiapan Jalur Kabel dan Distribusi Data

Jalur listrik dan data perlu dirancang sebelum cabinet dipasang. Jalur data menghubungkan controller dengan receiving card sehingga seluruh bagian layar dapat menampilkan konten secara sinkron.

Penataan kabel yang rapi memudahkan instalasi, troubleshooting, dan maintenance. Setiap jalur sebaiknya diberi identifikasi yang jelas dan didokumentasikan agar teknisi dapat menelusuri koneksi ketika diperlukan.

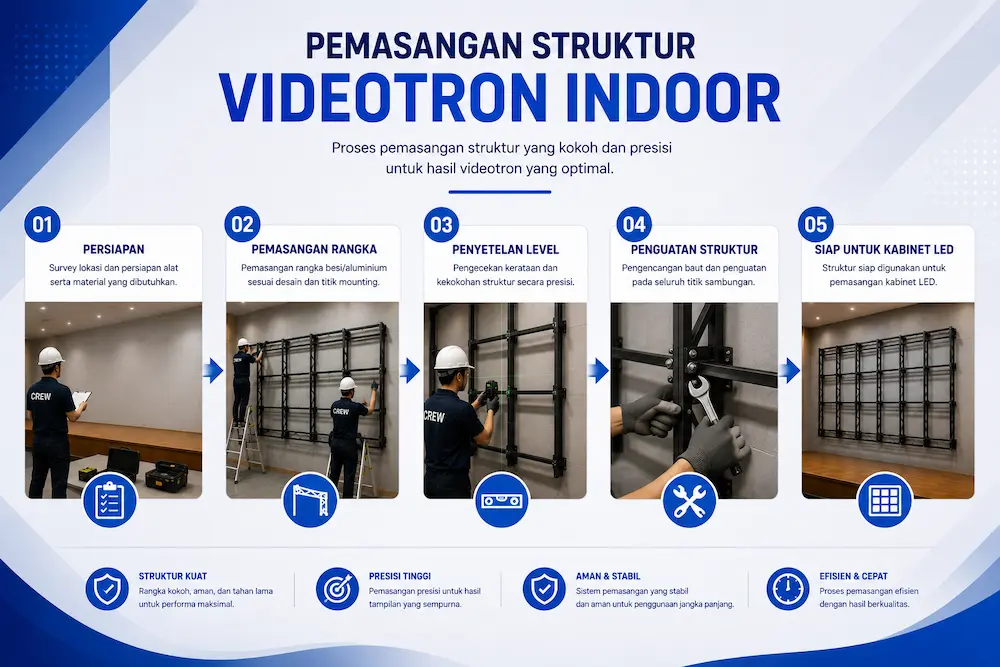

Pemasangan Struktur, Cabinet, dan Modul LED

Setelah infrastruktur siap, struktur dipasang dan diperiksa kembali agar posisi horizontal serta vertikal sesuai gambar kerja. Cabinet kemudian dipasang secara bertahap mengikuti layout yang telah ditentukan.

Pada tahap ini teknisi juga menghubungkan power supply, receiving card, kabel data, dan perangkat pendukung. Posisi setiap cabinet perlu diperiksa agar permukaan layar rata dan sambungan antarbagian tetap presisi.

Ketelitian pemasangan menjadi penting karena ketidaksejajaran cabinet dapat terlihat ketika layar menampilkan bidang warna atau garis yang luas.

Konfigurasi Sistem dan Kalibrasi Tampilan

Setelah perangkat keras terpasang, sistem dikonfigurasi melalui controller dan software pengendali. Teknisi menyesuaikan jumlah cabinet, pembagian receiving card, resolusi, sumber input, dan parameter tampilan.

Kalibrasi dilakukan untuk membantu menyamakan karakteristik visual antarbagian layar. Brightness dan warna perlu diperiksa agar tampilan terlihat seragam dan sesuai kebutuhan ruangan.

Jika sistem menggunakan perangkat NovaStar, dokumentasi resmi NovaStar dapat menjadi referensi konfigurasi perangkat yang sesuai.

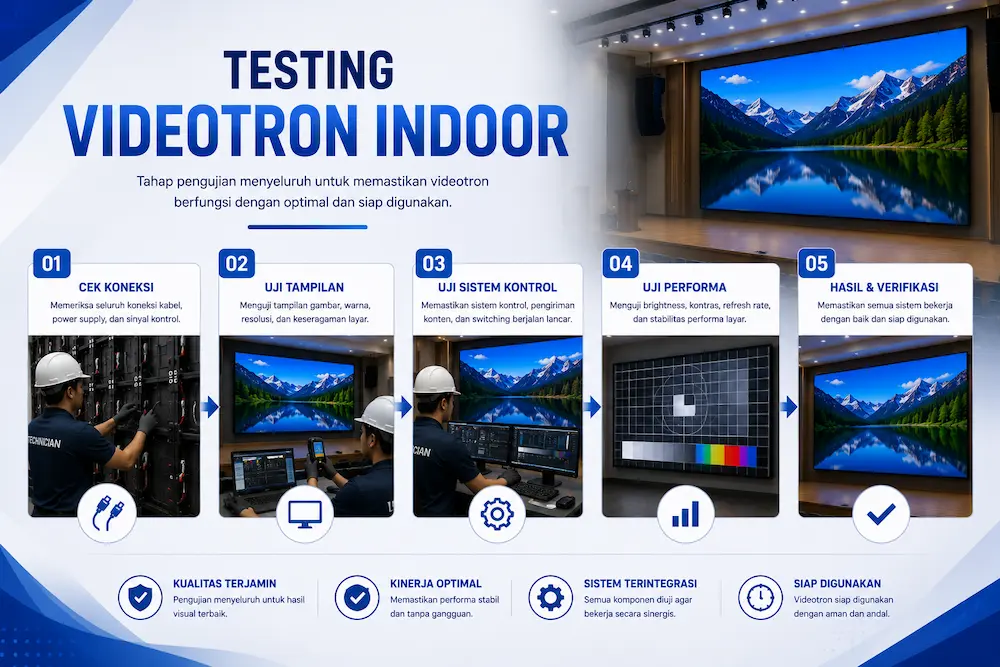

Testing dan Commissioning

Testing merupakan tahap untuk memastikan seluruh sistem bekerja setelah pemasangan. Pemeriksaan dapat mencakup tampilan, koneksi cabinet, distribusi data, kelistrikan, controller, sumber input, warna, brightness, dan kestabilan sistem.

Commissioning memastikan sistem siap digunakan sesuai kebutuhan proyek. Jika ditemukan masalah, perbaikan dilakukan sebelum serah terima. Dokumentasi konfigurasi dan hasil pengujian juga sebaiknya disimpan untuk kebutuhan maintenance.

Serah Terima dan Dokumentasi

Tahap akhir bukan hanya menyerahkan layar kepada pengguna. Pemilik proyek sebaiknya menerima dokumentasi dasar mengenai konfigurasi, jalur kabel, perangkat kontrol, hasil testing, serta informasi maintenance yang diperlukan.

Pelatihan pengoperasian juga dapat diberikan sesuai ruang lingkup proyek. Dokumentasi yang lengkap membantu pengguna dan teknisi memahami sistem ketika membutuhkan pemeriksaan, perubahan konfigurasi, atau penggantian komponen.

Kesalahan yang Sering Terjadi dalam Tahapan Instalasi

• Survey lokasi kurang detail.
• Spesifikasi tidak sesuai jarak pandang dan kebutuhan konten.
• Konstruksi tidak memperhatikan akses maintenance.
• Kapasitas listrik tidak dihitung dengan tepat.
• Jalur kabel tidak direncanakan dan diberi identifikasi.
• Perangkat kontrol tidak sesuai konfigurasi.
• Testing dilakukan terlalu singkat atau tidak menyeluruh.

Kesalahan tersebut dapat meningkatkan risiko pekerjaan tambahan dan gangguan setelah serah terima. Untuk pembahasan khusus mengenai penyebab dan pencegahannya, baca kesalahan instalasi videotron indoor yang perlu dihindari.

Checklist Tahapan Instalasi Videotron Indoor

Gunakan checklist berikut sebelum proyek dinyatakan siap untuk pemasangan dan serah terima:

• Survey lokasi dan pengukuran selesai.
• Tujuan penggunaan dan jarak pandang sudah ditentukan.
• Ukuran, pixel pitch, dan spesifikasi sudah disetujui.
• Anggaran serta ruang lingkup pekerjaan sudah jelas.
• Desain konstruksi dan akses maintenance sudah disiapkan.
• Kapasitas listrik, grounding, dan distribusi sudah diperiksa.
• Jalur kabel listrik dan data sudah direncanakan.
• Cabinet dan modul LED terpasang presisi.
• Controller dan sistem tampilan sudah dikonfigurasi.
• Testing, commissioning, dan dokumentasi sudah dilakukan.

FAQ Tahapan Instalasi Videotron Indoor

Berapa lama proses instalasi videotron indoor?

Durasi bergantung pada ukuran layar, kondisi lokasi, kompleksitas konstruksi, jumlah perangkat, dan ruang lingkup pekerjaan. Waktu pengerjaan sebaiknya ditentukan setelah survey dan perencanaan proyek.

Apakah survey wajib dilakukan sebelum pemasangan?

Survey sangat disarankan karena memberikan data mengenai kondisi lokasi, struktur, listrik, akses, dan kebutuhan teknis. Data tersebut menjadi dasar untuk menentukan metode pemasangan.

Kapan konstruksi dibuat?

Konstruksi dirancang setelah kebutuhan dan spesifikasi diketahui, lalu disiapkan sebelum cabinet LED dipasang. Desainnya harus mengikuti kondisi bangunan dan metode maintenance.

Apa yang dilakukan sebelum videotron digunakan?

Sistem perlu dikonfigurasi, dikalibrasi, diuji, dan melalui commissioning. Setelah fungsi utama dinyatakan sesuai, sistem dapat diserahterimakan untuk digunakan.

Mengapa dokumentasi instalasi penting?

Dokumentasi membantu teknisi memahami konfigurasi, jalur kabel, dan perangkat yang digunakan ketika melakukan maintenance atau pengembangan sistem di kemudian hari.

Kesimpulan

Tahapan instalasi videotron indoor dimulai dari survey dan analisis lokasi, penentuan kebutuhan, pemilihan spesifikasi, penyusunan anggaran, perencanaan konstruksi, persiapan listrik dan data, pemasangan cabinet, konfigurasi, testing, hingga serah terima dan dokumentasi.

Urutan tersebut membantu setiap pekerjaan diperiksa sebelum masuk ke tahap berikutnya. Dengan perencanaan yang matang, instalasi dapat dilakukan lebih terarah dan sistem lebih mudah digunakan serta dirawat. Untuk pembahasan teknis yang lebih mendalam, lanjutkan ke teknik instalasi videotron indoor dan panduan instalasi videotron.
