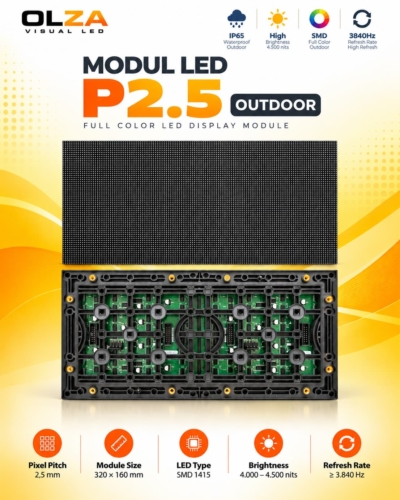

Spesifikasi Modul LED P2.5 Outdoor
| Parameter | Spesifikasi |
|---|---|
| Pixel pitch | 2,5 mm |
| Jenis LED | SMD1415 |
| Resolusi modul | 128 × 64 piksel |
| Ukuran modul | 320 × 160 × 17,5 mm |
| Berat modul | 0,46 ± 0,02 kg |
| Kerapatan piksel | 160.000 piksel/m² |
| Konektor | HUB75 |
| Kecerahan | 4.000–4.500 cd/m² |
| Refresh rate | 3.840 Hz |
| Frame rate | 60 Hz |
| Grayscale | 12–14 bit |
| Sudut pandang | 140° horizontal / 140° vertikal |
| Rasio kontras | 5.000:1 |
| Konsumsi daya tipikal | 293 W/m² |
| Konsumsi daya maksimum | 879 W/m² |
| Umur pakai yang dicantumkan | 100.000 jam |
Data mengacu pada datasheet produsen. Performa aktual bergantung pada konfigurasi, sistem kontrol, dan kondisi penggunaan.
Keunggulan Modul LED P2.5 Outdoor
1. Kecerahan Tinggi untuk Tampilan Outdoor
Dengan kecerahan 4.000–4.500 cd/m², modul LED P2.5 Outdoor dirancang untuk menghasilkan tampilan yang terang. Pengaturan kecerahan perlu mempertimbangkan intensitas cahaya lingkungan, waktu penggunaan, dan kenyamanan penglihatan.
2. Pixel Pitch 2,5 mm
Pixel pitch 2,5 mm menunjukkan jarak antarpusat piksel pada modul. Susunan piksel yang rapat membantu menampilkan teks, grafis, gambar, dan video dengan detail yang baik. Hasil visual tetap dipengaruhi oleh jarak pandang dan ukuran layar yang direncanakan.
3. Refresh Rate 3.840 Hz
Refresh rate 3.840 Hz mendukung pembaruan tampilan LED dengan frekuensi tinggi. Parameter ini dapat menjadi pertimbangan untuk konten bergerak dan kebutuhan pengambilan gambar menggunakan kamera. Hasil rekaman tetap bergantung pada pengaturan kamera dan konfigurasi sistem kontrol.
4. Perlakuan Perlindungan terhadap Air dan Kelembapan
Datasheet menjelaskan adanya perlakuan perekat pada sisi depan untuk membantu perlindungan terhadap air dan kelembapan. Namun, rating IP spesifik tidak tercantum dalam dokumen yang tersedia. Kesesuaian untuk lokasi dengan paparan hujan langsung, debu, atau lingkungan pesisir perlu dikonfirmasi berdasarkan konfigurasi produk yang dipilih.
5. Modul yang Dapat Dirangkai

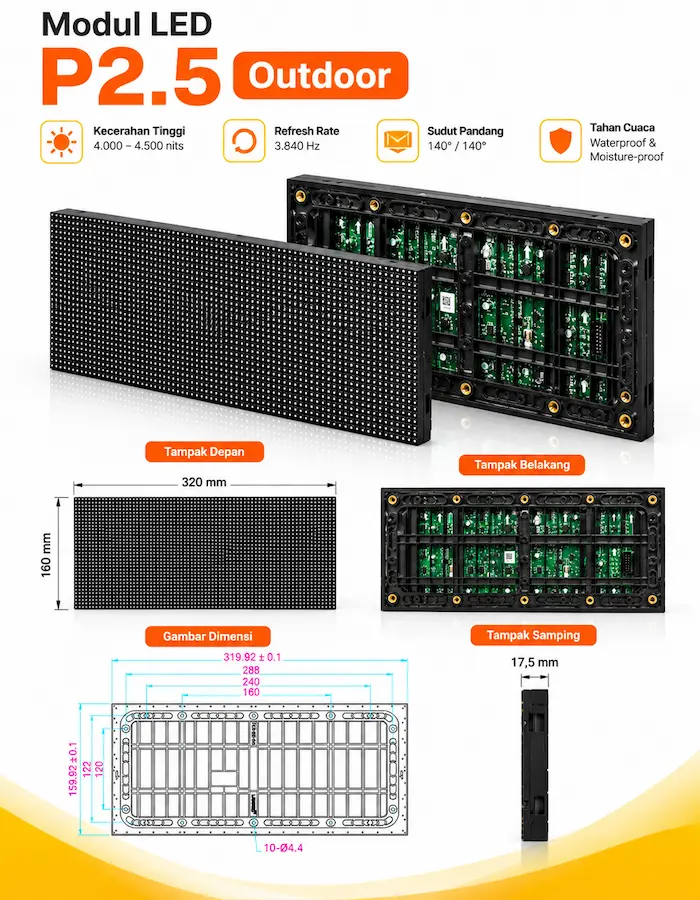

Ukuran 320 × 160 mm mendukung perencanaan layar berdasarkan jumlah modul horizontal dan vertikal. Modul kemudian dipadukan dengan struktur atau kabinet, power supply, receiving card, serta sistem kontrol yang kompatibel untuk membentuk satu layar videotron.
Aplikasi Modul LED P2.5 Outdoor
Modul LED P2.5 Outdoor dapat dipertimbangkan untuk berbagai proyek display digital yang membutuhkan kerapatan piksel tinggi dan kecerahan kuat. Pemilihan akhirnya harus memperhatikan perlindungan lingkungan, desain struktur, dan spesifikasi keseluruhan sistem.
- Videotron untuk media informasi dan promosi luar ruangan.
- Layar LED untuk area komersial dan fasilitas publik.
- Display digital untuk kebutuhan komunikasi visual.
- Layar LED untuk proyek periklanan dan branding.
- Proyek videotron dengan ukuran dan konfigurasi khusus.
Perhitungan Jumlah Modul dan Ukuran Layar

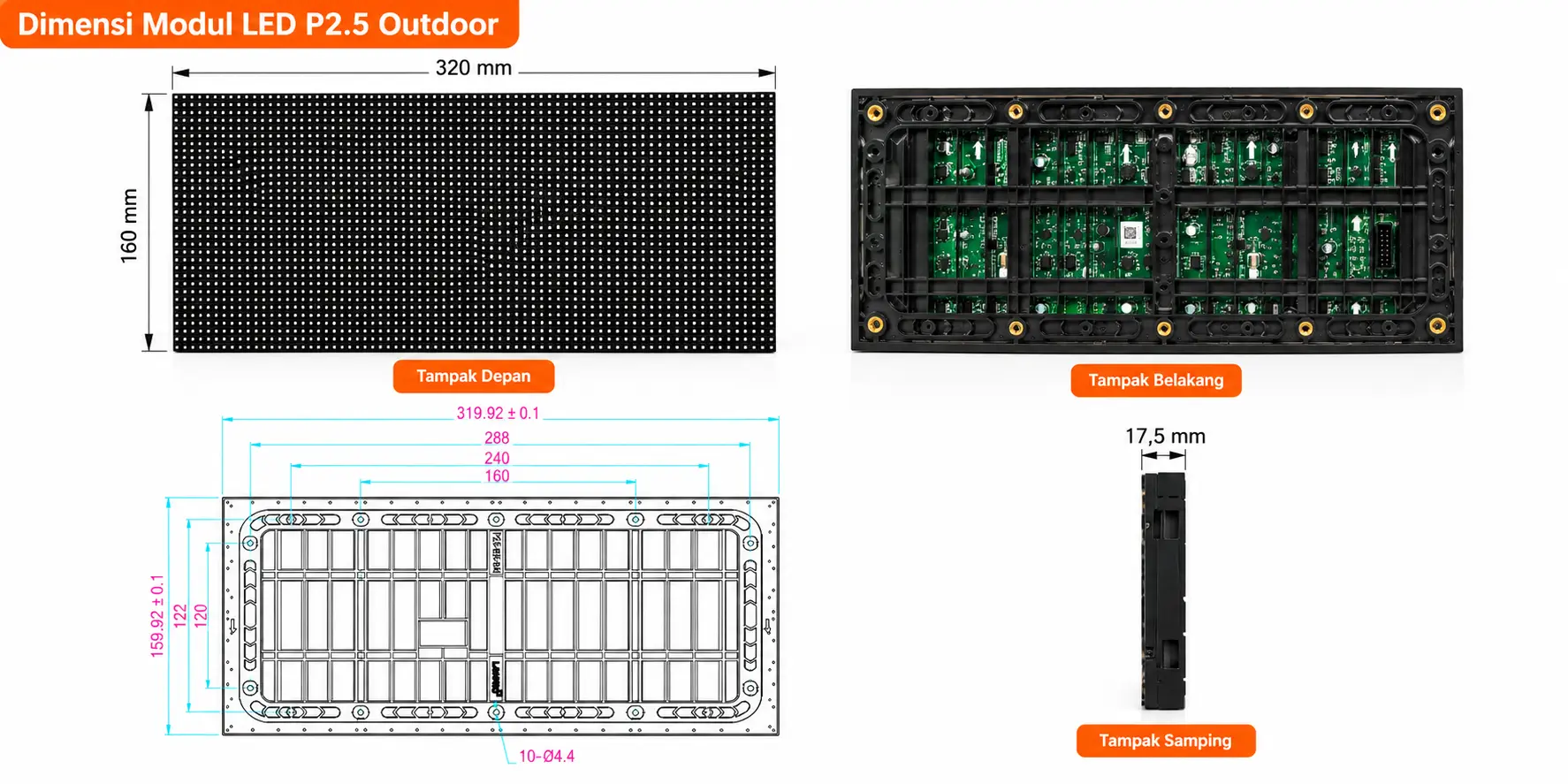

Setiap modul memiliki ukuran 320 × 160 mm. Jumlah modul yang diperlukan dihitung berdasarkan dimensi layar yang direncanakan dan harus disesuaikan dengan sistem pemasangan.
Sebagai contoh, susunan 10 modul secara horizontal dan 10 modul secara vertikal menghasilkan konfigurasi berikut:
- Lebar: 10 × 320 mm = 3.200 mm.
- Tinggi: 10 × 160 mm = 1.600 mm.
- Jumlah: 100 modul.
- Resolusi teoritis: 1.280 × 640 piksel.
Contoh tersebut merupakan simulasi perhitungan, bukan ukuran paket produk. Dimensi akhir perlu mempertimbangkan struktur atau kabinet, metode pemasangan, sambungan, serta kompatibilitas sistem kontrol.
Konsumsi Daya dan Instalasi
Datasheet mencantumkan konsumsi daya tipikal sebesar 293 W/m² dan maksimum 879 W/m². Nilai ini dapat digunakan sebagai dasar awal untuk memperkirakan kebutuhan daya berdasarkan luas layar.
Untuk layar seluas 10 m², perkiraan berdasarkan datasheet adalah 2.930 watt pada konsumsi tipikal dan 8.790 watt pada kondisi maksimum. Perhitungan akhir perlu memperhitungkan power supply, sistem kontrol, distribusi daya, perangkat tambahan, dan kondisi operasional.
Instalasi harus memperhatikan grounding, perlindungan listrik, jalur kabel, sistem pembuangan panas, serta perlindungan terhadap kondisi lingkungan. Pemasangan sebaiknya dilakukan oleh teknisi yang kompeten.
Lingkungan Operasi
- Suhu operasi: −20°C hingga 50°C.
- Kelembapan operasi: 10–80% RH tanpa kondensasi.
- Suhu penyimpanan: −20°C hingga 55°C.
- Kelembapan penyimpanan: 10–85% RH tanpa kondensasi.
- Umur pakai yang dicantumkan produsen: 100.000 jam.
Untuk penggunaan di area pesisir, kelembapan tinggi, atau lingkungan dengan gas korosif, datasheet menyarankan pemilihan produk atau konfigurasi khusus. Pastikan spesifikasi perlindungan lingkungan sesuai dengan kondisi proyek sebelum pemasangan.
Konsultasi Modul LED P2.5 Outdoor
Perencanaan videotron outdoor memerlukan kesesuaian antara modul LED, ukuran layar, struktur atau kabinet, power supply, sistem kontrol, dan kebutuhan perlindungan lingkungan. Pemilihan komponen yang tepat membantu proses perakitan dan pengoperasian layar.
OLZA VISUAL LED dapat menjadi tempat konsultasi untuk membahas kebutuhan modul, jumlah unit, ukuran layar, kompatibilitas komponen, serta perencanaan instalasi sesuai proyek.
Download Katalog Modul LED P2.5 Outdoor
Unduh katalog Modul LED P2.5 Outdoor yang berisi informasi spesifikasi teknis, dimensi modul, kecerahan, refresh rate, dan detail produk untuk kebutuhan videotron luar ruangan.
