Rakit Videotron: Panduan Perakitan Modul LED, Kabel, dan Testing

Rakit videotron bukan sekadar memasang modul LED ke dalam kabinet. Setiap bagian harus disusun dengan urutan yang tepat agar modul, power supply, receiving card, kabel data, dan sistem kontrol dapat bekerja sebagai satu kesatuan. Kesalahan pada tahap perakitan dapat menyebabkan tampilan tidak rata, sebagian modul tidak menyala, data tidak terbaca, atau proses troubleshooting menjadi lebih sulit.

Pada modul dengan pixel pitch rapat seperti P2.5, kerapian pemasangan menjadi semakin penting karena susunan modul membentuk bidang layar yang detail. Sistem seperti ini banyak digunakan pada ruang meeting, showroom, auditorium, control room, dan kebutuhan display indoor lainnya.

Panduan ini membahas alur rakit videotron dari persiapan komponen sampai pengujian. Pembahasan dibuat sebagai panduan teknis umum. Pekerjaan yang berkaitan dengan listrik, distribusi daya, atau instalasi permanen sebaiknya dilakukan oleh teknisi yang kompeten dan selalu dalam kondisi sistem tidak bertegangan saat melakukan pemasangan atau pemeriksaan fisik.

Komponen Utama dalam Sistem Videotron

Sebelum merakit, pahami fungsi setiap komponen. Sistem LED display terdiri dari beberapa bagian yang saling berkaitan sehingga pengaturan satu bagian dapat memengaruhi bagian lainnya.

• Modul LED sebagai bidang tampilan.
• Kabinet atau frame sebagai struktur penopang modul.
• Power supply untuk menyediakan daya sesuai spesifikasi sistem.
• Receiving card untuk menerima dan meneruskan data ke modul.
• Kabel power untuk distribusi daya.
• Kabel data untuk menghubungkan sistem kontrol dengan modul.
• Controller atau processor sebagai bagian dari sistem pengolahan dan pengiriman konten.

Konfigurasi komponen dapat berbeda menurut produk. Karena itu, jangan menganggap semua modul, receiving card, power supply, dan controller memiliki susunan koneksi yang sama. Ikuti dokumentasi produk yang digunakan.

Jika Anda ingin memahami sistem LED secara umum sebelum masuk ke perakitan, baca cara kerja LED display indoor dan outdoor. Untuk kebutuhan produk, Anda juga dapat melihat solusi layar LED indoor.

Persiapan Sebelum Rakit Videotron

Persiapan menentukan kelancaran proses. Area kerja sebaiknya bersih, kering, memiliki pencahayaan cukup, dan menyediakan ruang untuk menata modul serta kabel. Hindari menempatkan modul LED pada permukaan yang dapat menyebabkan PCB tertekan atau tergores.

Alat yang Umumnya Dibutuhkan

• Obeng yang sesuai dengan baut kabinet atau modul.
• Tang dan alat pemotong kabel sesuai kebutuhan.
• Multimeter untuk pemeriksaan teknis oleh teknisi yang kompeten.
• Cable ties atau pengikat kabel.
• Peralatan pelindung dan perlengkapan kerja sesuai kondisi proyek.

Material yang Perlu Disiapkan

• Modul LED sesuai pixel pitch.
• Kabinet videotron.
• Power supply sesuai spesifikasi.
• Receiving card dan perangkat kontrol yang kompatibel.
• Kabel power dan data.
• Baut atau hardware pemasangan.
• Dokumentasi wiring dan konfigurasi.

Periksa kondisi fisik semua komponen sebelum pemasangan. Modul yang retak, konektor rusak, atau kabel dengan kondisi tidak layak sebaiknya dipisahkan untuk pemeriksaan lebih lanjut.

Untuk perencanaan anggaran, artikel harga videotron per meter persegi dapat digunakan sebagai referensi awal. Harga proyek tetap perlu dihitung berdasarkan spesifikasi dan kebutuhan pemasangan.

Menentukan Arah Modul LED

Banyak modul LED memiliki tanda panah atau penanda orientasi. Penanda tersebut membantu menentukan arah susunan data. Orientasi modul harus mengikuti dokumentasi sistem agar mapping dan aliran data dapat dikonfigurasi dengan benar.

Sebelum memasang seluruh modul, tentukan titik awal dan pola susunannya. Buat skema sederhana agar teknisi mengetahui urutan modul dari kabinet pertama sampai kabinet berikutnya.

• Tentukan titik awal pemasangan.
• Ikuti penanda arah pada modul.
• Pertahankan pola susunan yang konsisten.
• Catat urutan kabinet dan koneksi data.
• Jangan mengubah orientasi modul tanpa memahami dampaknya terhadap mapping.

Memasang Modul LED ke Kabinet

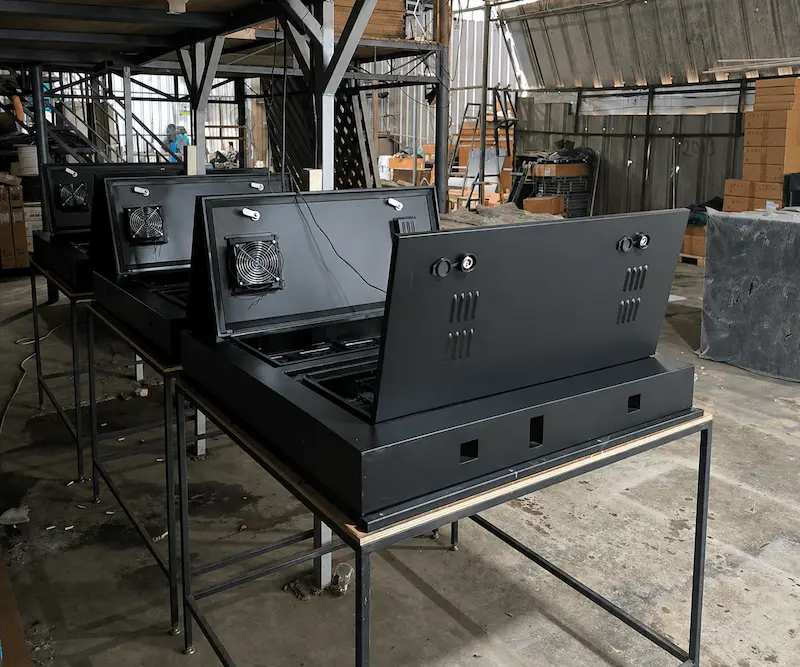

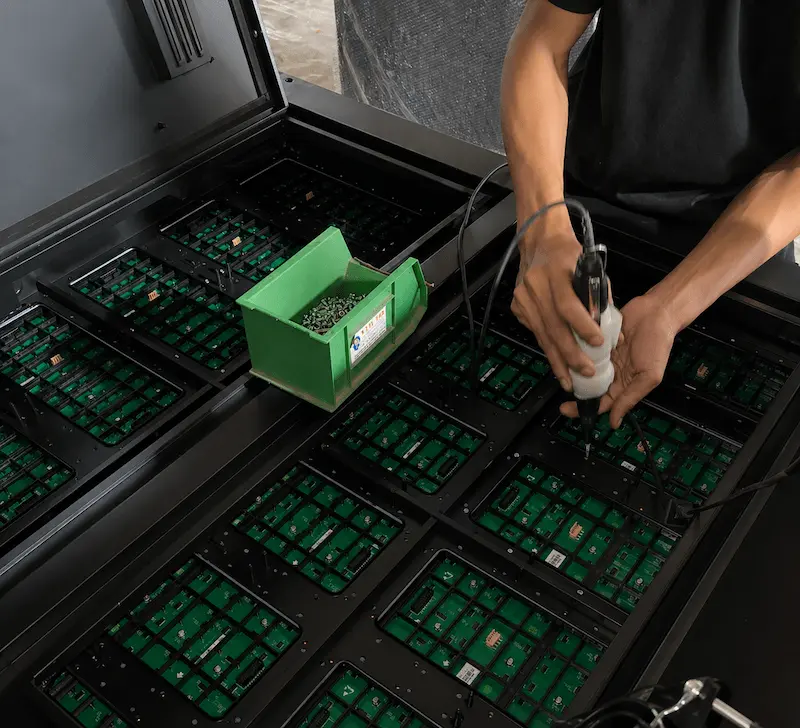

Setelah orientasi ditentukan, modul dapat ditempatkan pada permukaan kabinet. Posisi modul harus mengikuti lubang atau sistem mounting yang tersedia. Tujuannya bukan hanya agar modul terpasang kuat, tetapi juga agar seluruh permukaan layar berada pada bidang yang konsisten.

1. Tempatkan modul sesuai layout yang sudah dibuat.
2. Pastikan posisi dan lubang mounting sesuai.
3. Pasang hardware secara bertahap.
4. Periksa kerataan permukaan sebelum melanjutkan ke modul berikutnya.

Hindari Tekanan Berlebihan

Modul LED memiliki PCB dan komponen elektronik yang perlu diperlakukan dengan hati-hati. Jangan mengencangkan baut secara berlebihan atau memberikan tekanan pada permukaan modul. Jika metode mounting menggunakan baut, ikuti spesifikasi dan prosedur produk.

Setelah beberapa modul terpasang, lakukan pemeriksaan visual terhadap celah dan ketinggian permukaan. Koreksi lebih awal lebih mudah daripada membongkar banyak modul setelah seluruh kabinet selesai.

Memasang Kabel Power

Kabel power menghubungkan modul dengan sumber daya melalui sistem distribusi yang dirancang untuk perangkat tersebut. Karena konfigurasi power berbeda antarproduk, koneksi harus mengikuti diagram wiring dan spesifikasi power supply yang digunakan.

Jangan menentukan susunan kabel hanya berdasarkan warna tanpa memeriksa label terminal dan dokumentasi. Pekerjaan kelistrikan harus dilakukan saat sistem tidak bertegangan, dan pemeriksaan tegangan sebaiknya dilakukan oleh teknisi yang memahami prosedurnya.

Hal yang Perlu Diperhatikan

• Pastikan konektor terpasang kuat.
• Gunakan kabel dengan spesifikasi yang sesuai.
• Jangan membebani satu jalur melebihi kapasitas yang dirancang.
• Pisahkan dan rapikan jalur power agar mudah diperiksa.
• Pastikan power supply memiliki ventilasi yang memadai.

Jika terjadi area layar redup atau mati, jangan langsung menyimpulkan modul rusak. Power supply, koneksi, distribusi daya, dan komponen kontrol perlu diperiksa secara sistematis.

Memasang Kabel Data

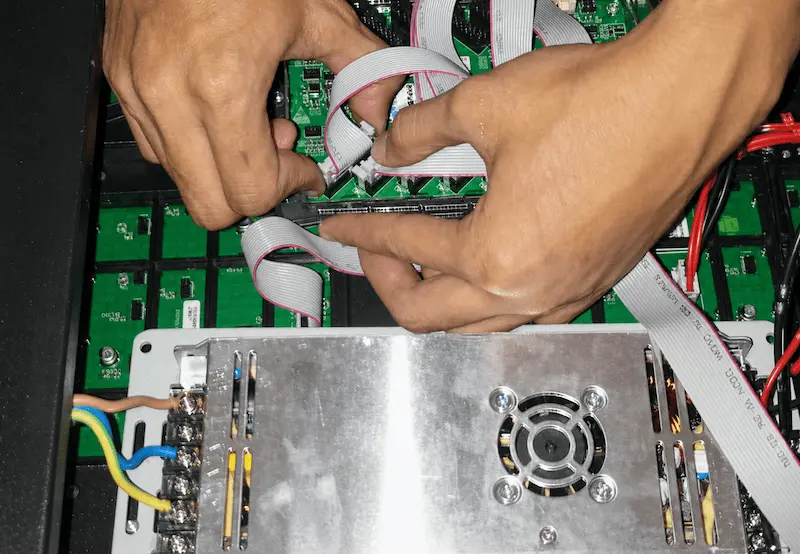

Kabel data membawa sinyal dari sistem kontrol menuju receiving card dan modul. Urutan koneksi harus mengikuti konfigurasi perangkat. Kesalahan urutan dapat membuat gambar tidak muncul, tersusun tidak sesuai, atau hanya sebagian area yang menampilkan konten.

1. Identifikasi output data dari sistem kontrol.
2. Hubungkan ke receiving card sesuai dokumentasi.
3. Hubungkan jalur data dari receiving card ke modul atau hub board sesuai desain.
4. Ikuti urutan dan orientasi konektor.
5. Dokumentasikan jalur data untuk memudahkan troubleshooting.

Jika layar menampilkan gambar acak atau sebagian area blank, periksa kembali jalur data dan konfigurasi mapping sebelum mengganti modul.

Memasang Receiving Card dan Power Supply

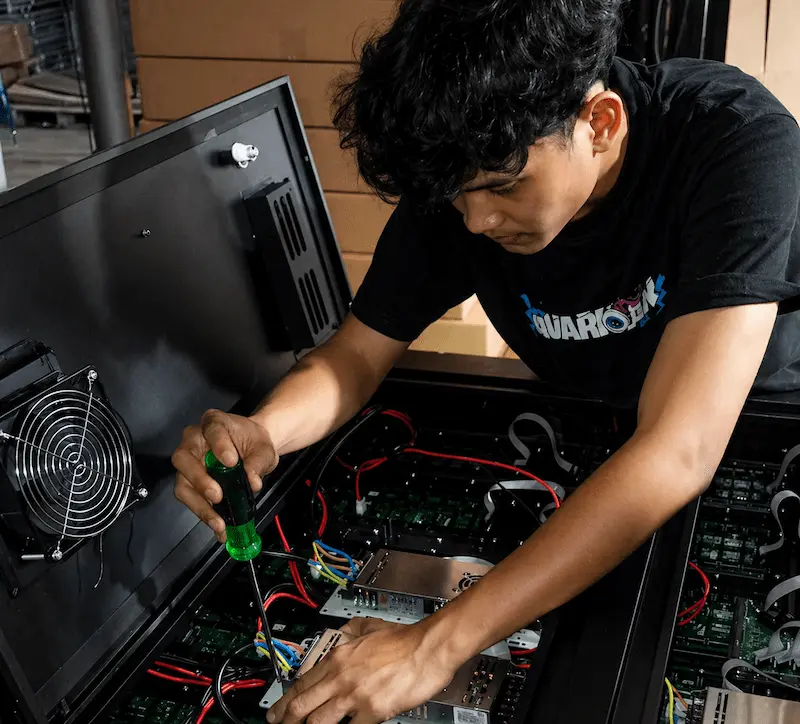

Receiving card menjadi bagian penting dalam distribusi data ke modul. Power supply menyediakan daya sesuai kebutuhan sistem. Keduanya perlu ditempatkan pada posisi yang aman, mudah diperiksa, dan memiliki sirkulasi udara yang memadai.

Receiving Card

Receiving card menerima data dari perangkat pengirim dan meneruskannya sesuai konfigurasi layar. Pastikan jenis card kompatibel dengan controller dan modul yang digunakan.

Power Supply

Power supply harus memiliki kapasitas dan spesifikasi yang sesuai. Hindari penggunaan dengan beban di luar rancangan. Posisi pemasangan juga perlu mempertimbangkan ventilasi dan akses maintenance.

Manajemen Kabel agar Rapi dan Aman

Kabel yang rapi bukan hanya membuat kabinet terlihat profesional. Penataan yang baik memudahkan teknisi mengikuti jalur data dan power ketika melakukan maintenance atau troubleshooting.

• Kelompokkan kabel berdasarkan fungsi.
• Hindari kabel tertarik atau terjepit.
• Berikan ruang yang cukup untuk konektor.
• Gunakan pengikat kabel yang sesuai.
• Pastikan jalur kabel tidak mengganggu ventilasi.
• Buat dokumentasi koneksi sebelum kabinet ditutup.

Pemisahan jalur juga membantu proses identifikasi ketika terjadi gangguan. Dokumentasi wiring sebaiknya disimpan bersama data konfigurasi controller dan mapping.

Finishing dan Pemeriksaan Fisik

Sebelum sistem diuji, lakukan pemeriksaan visual menyeluruh. Pastikan tidak ada baut yang tertinggal, kabel longgar, konektor terbalik, atau bagian modul yang tertekan.

• Periksa posisi seluruh modul.
• Periksa hardware pemasangan.
• Periksa konektor power dan data.
• Pastikan tidak ada kabel terjepit.
• Pastikan ventilasi komponen tidak tertutup.
• Bersihkan permukaan modul sesuai prosedur produk.

Testing dan Setting Sistem

Setelah pemeriksaan fisik selesai dan seluruh sambungan telah diverifikasi, sistem dapat diuji oleh teknisi sesuai prosedur. Pengujian biasanya mencakup power, komunikasi data, mapping, warna, brightness, dan tampilan konten.

1. Periksa kembali konfigurasi sebelum sistem diberi daya.
2. Nyalakan sistem sesuai prosedur perangkat.
3. Periksa apakah seluruh kabinet terdeteksi.
4. Uji pola warna dan konten.
5. Periksa area yang berkedip, blank, atau berbeda warna.
6. Simpan konfigurasi yang sudah berhasil.

Software yang digunakan dapat berbeda menurut controller. Jika sistem menggunakan perangkat NovaStar, gunakan dokumentasi resmi perangkat dan software yang sesuai. Jangan mengubah parameter penting tanpa mengetahui fungsi dan dampaknya.

Kesalahan yang Sering Terjadi Saat Rakit Videotron

Modul Tidak Menyala

Kemungkinan penyebab dapat berasal dari power supply, koneksi, distribusi daya, atau modul. Pemeriksaan harus dimulai dari sumber masalah yang paling dasar dan dilakukan dalam kondisi aman.

Tampilan Acak atau Tidak Sesuai

Masalah dapat berkaitan dengan urutan kabel data, mapping, receiving card, atau konfigurasi controller. Periksa jalur data dan konfigurasi sebelum mengganti modul.

Muncul Garis atau Gangguan Tampilan

Garis dapat berkaitan dengan modul, konektor, jalur data, atau konfigurasi. Catat apakah garis muncul pada satu modul, satu kabinet, atau seluruh layar karena pola tersebut membantu diagnosis.

Warna Tidak Seragam

Perbedaan warna dapat berasal dari modul, batch produksi, kalibrasi, brightness, atau konfigurasi. Gunakan modul dengan spesifikasi dan karakteristik yang konsisten jika proyek membutuhkan keseragaman visual.

Untuk masalah lebih luas setelah instalasi, Anda dapat membaca masalah videotron dan solusinya.

Tips agar Hasil Rakit Videotron Lebih Rapi

• Gunakan modul dan komponen yang kompatibel.
• Ikuti orientasi modul dan diagram wiring.
• Jangan bekerja pada sistem yang masih bertegangan.
• Lakukan pemeriksaan bertahap.
• Dokumentasikan setiap jalur data dan power.
• Simpan konfigurasi controller setelah testing.
• Sediakan akses maintenance untuk komponen penting.

Berapa Lama Proses Rakit Videotron?

Durasi perakitan tidak dapat ditentukan hanya berdasarkan jumlah kabinet. Waktu dipengaruhi ukuran kabinet, jumlah modul, desain wiring, jenis sistem kontrol, pengalaman teknisi, dan kebutuhan quality control.

Untuk proyek besar, pekerjaan biasanya dibagi menjadi tahap persiapan, assembly kabinet, wiring, testing, dan instalasi di lokasi. Estimasi yang realistis sebaiknya dibuat setelah ukuran dan konfigurasi sistem diketahui.

Rakit Sendiri atau Menggunakan Teknisi?

Perakitan sederhana untuk kebutuhan belajar dapat membantu memahami struktur sistem. Namun proyek komersial atau instalasi permanen memiliki risiko yang lebih besar karena melibatkan kelistrikan, struktur, distribusi daya, sistem kontrol, dan kebutuhan keselamatan.

Jika proyek membutuhkan hasil presisi dan konfigurasi profesional, gunakan layanan instalasi videotron indoor atau teknisi yang memiliki kompetensi sesuai sistem yang dipakai.

Perawatan Setelah Videotron Selesai Dirakit

Perakitan yang baik perlu diikuti perawatan. Pemeriksaan berkala membantu menemukan konektor longgar, masalah modul, debu, atau gangguan sistem sebelum berkembang menjadi kerusakan yang lebih besar.

Untuk tahap setelah pemasangan, Anda dapat membaca panduan maintenance videotron indoor setelah pemasangan.

FAQ Rakit Videotron

Apa saja komponen utama untuk rakit videotron?

Komponen utamanya meliputi modul LED, kabinet, power supply, receiving card, kabel power, kabel data, serta perangkat controller yang kompatibel.

Apakah semua modul LED bisa dipasang pada kabinet yang sama?

Tidak selalu. Ukuran modul, sistem mounting, konektor, dan konfigurasi harus kompatibel dengan kabinet yang digunakan.

Mengapa arah modul harus diperhatikan?

Arah modul berkaitan dengan susunan jalur data dan mapping. Orientasi yang salah dapat membuat tampilan tidak sesuai konfigurasi.

Kenapa sebagian modul tidak menyala setelah dirakit?

Penyebabnya dapat berasal dari power, konektor, distribusi daya, jalur data, receiving card, atau modul itu sendiri. Pemeriksaan perlu dilakukan bertahap.

Apakah rakit videotron aman dilakukan sendiri?

Untuk pembelajaran mungkin dapat dilakukan pada tahap mekanis dengan komponen yang sesuai, tetapi pekerjaan kelistrikan dan instalasi permanen sebaiknya dilakukan oleh teknisi kompeten dengan prosedur keselamatan yang tepat.

Apakah videotron indoor membutuhkan perakitan berbeda dengan outdoor?

Prinsip dasar komponennya serupa, tetapi spesifikasi kabinet, perlindungan lingkungan, struktur, brightness, dan kebutuhan instalasi dapat berbeda.

Apa yang harus diperiksa sebelum videotron dinyalakan?

Periksa pemasangan modul, konektor, jalur power dan data, konfigurasi sistem, ventilasi, serta pastikan pekerjaan kelistrikan telah diperiksa oleh teknisi yang kompeten.

Bagaimana jika setelah dirakit layar tampil acak?

Periksa jalur data, orientasi modul, receiving card, mapping, dan konfigurasi controller. Hindari mengganti komponen secara acak sebelum sumber masalah diketahui.
