Videotron Outdoor untuk Stadion: Ukuran, Pixel Pitch, dan Kebutuhan Layar

Videotron Outdoor untuk stadion digunakan untuk menampilkan berbagai kebutuhan visual selama pertandingan, mulai dari live camera, skor, statistik, replay, informasi pertandingan, hingga materi sponsor. Berbeda dengan layar untuk billboard atau media promosi jalan raya, layar stadion harus mempertimbangkan posisi penonton yang tersebar di berbagai tribun, arah pandang, ukuran lapangan, serta kebutuhan produksi visual selama pertandingan.

Pemilihan pixel pitch menjadi salah satu bagian penting dalam perencanaan. Videotron Outdoor tersedia dalam beberapa pilihan seperti P4, P5, P6, P8, dan P10. Masing-masing memiliki karakter resolusi dan acuan jarak pandang yang berbeda. Karena itu, pemilihan layar stadion sebaiknya tidak hanya berdasarkan ukuran fisik layar, tetapi juga mempertimbangkan posisi pemasangan dan jarak penonton terhadap layar.

Selain layar LED, proyek stadion juga membutuhkan perencanaan struktur, kelistrikan, sistem kontrol, sumber video, jalur kabel, serta akses untuk pemeriksaan dan maintenance. Dengan perencanaan yang dilakukan sejak awal, konfigurasi Videotron Outdoor dapat disesuaikan dengan fungsi layar dan karakter stadion yang akan digunakan.

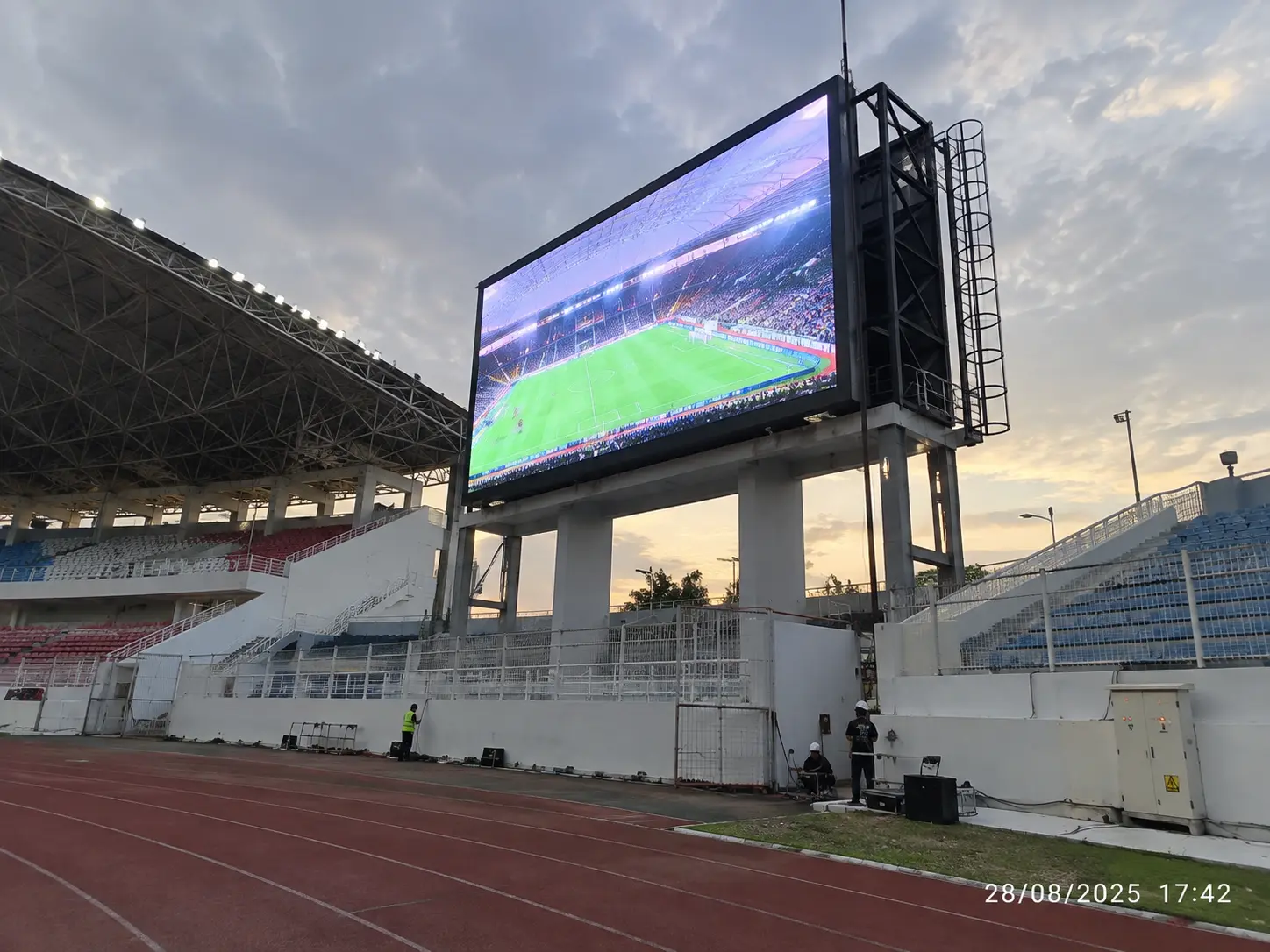

Apa Itu Videotron Outdoor untuk Stadion?

Videotron Outdoor untuk stadion merupakan layar LED berukuran besar yang dipasang pada area luar ruangan atau area terbuka stadion untuk menyampaikan informasi dan konten visual kepada penonton. Layar dapat digunakan sebagai media utama maupun sebagai bagian dari sistem display yang ditempatkan di beberapa titik stadion.

Dalam pertandingan olahraga, kebutuhan layar tidak selalu sama. Layar yang dipasang di belakang gawang dapat memiliki fungsi berbeda dengan layar yang berada di sisi tribun. Ada layar yang diprioritaskan untuk menampilkan skor dan informasi pertandingan, sementara layar lainnya digunakan untuk live camera, replay, sponsor, atau konten hiburan.

Karena posisi penonton di stadion sangat beragam, ukuran dan pixel pitch perlu ditentukan berdasarkan area yang ingin dijangkau. Penonton yang berada di tribun dekat dengan layar akan memiliki kebutuhan visual berbeda dengan penonton yang berada di tribun paling jauh.

Fungsi Videotron di Stadion

Videotron pada stadion bukan hanya digunakan sebagai layar dekorasi. Layar dapat menjadi bagian dari sistem komunikasi visual yang membantu penonton mengikuti pertandingan dan mendapatkan informasi selama acara berlangsung.

Live Camera

Live camera memungkinkan penonton melihat pemain, pertandingan, atau aktivitas di lapangan melalui layar berukuran besar. Fungsi ini penting terutama ketika sebagian penonton berada jauh dari area pertandingan sehingga detail aktivitas di lapangan sulit dilihat secara langsung.

Skor dan Informasi Pertandingan

Videotron dapat digunakan untuk menampilkan skor, waktu pertandingan, nama tim, statistik, susunan pemain, atau informasi lain yang berkaitan dengan jalannya pertandingan. Konten seperti ini membutuhkan tampilan teks yang mudah dibaca dari tribun sehingga ukuran layar dan resolusi perlu diperhitungkan sejak awal.

Replay Pertandingan

Replay digunakan untuk menampilkan kembali momen tertentu dalam pertandingan. Kualitas layar perlu mendukung konten video sehingga pergerakan pemain, bola, atau aktivitas di lapangan dapat terlihat dengan baik dari area penonton.

Sponsor dan Iklan

Selain kebutuhan pertandingan, layar stadion dapat digunakan untuk menampilkan materi sponsor dan iklan. Konten dapat dibuat bergantian dengan informasi pertandingan sehingga satu sistem layar dapat digunakan untuk beberapa kebutuhan komunikasi visual.

Konten Hiburan dan Informasi

Pada jeda pertandingan atau sebelum acara dimulai, layar dapat digunakan untuk menampilkan video hiburan, pengumuman, jadwal pertandingan, informasi venue, atau konten lainnya yang dibutuhkan penyelenggara.

Menentukan Pixel Pitch Videotron Stadion

Pixel pitch menunjukkan jarak antar titik pixel pada LED. Pada Videotron Outdoor, pilihan P4, P5, P6, P8, dan P10 memberikan karakter tampilan yang berbeda. Semakin kecil angka pixel pitch, semakin rapat susunan pixel pada bidang layar.

Untuk stadion, pemilihan pixel pitch perlu melihat posisi layar terhadap penonton. Tidak semua layar stadion harus menggunakan pixel pitch yang sama. Layar yang ditempatkan pada posisi dengan penonton relatif dekat dapat membutuhkan pixel pitch yang lebih rapat dibandingkan layar yang hanya dilihat dari tribun jauh.

Pembahasan lebih lengkap mengenai hubungan antara pixel pitch dan jarak penonton dapat dilihat pada artikel
jarak pandang Videotron Outdoor.
Artikel tersebut membahas acuan jarak P4, P5, P6, P8, dan P10 serta faktor yang perlu dipertimbangkan ketika menentukan pixel pitch.

Pixel Pitch	Acuan Jarak Pandang	Pertimbangan Stadion
P4	≥ 4 meter	Lebih sesuai ketika terdapat kebutuhan detail dari jarak relatif dekat.
P5	≥ 5 meter	Dapat dipertimbangkan untuk posisi dengan jarak penonton menengah.
P6	≥ 6 meter	Sesuai untuk kebutuhan layar outdoor dengan jarak menengah hingga jauh.
P8	≥ 8 meter	Dapat digunakan untuk layar besar dengan audiens yang lebih jauh.
P10	≥ 10 meter	Cocok dipertimbangkan untuk layar besar dengan jarak pandang jauh.

Catatan: acuan jarak pandang pada tabel merupakan acuan spesifikasi produk. Pemilihan akhir tetap perlu mempertimbangkan ukuran layar, posisi penonton, jenis konten, dan kondisi lokasi.

Ukuran Videotron untuk Stadion

Ukuran Videotron Outdoor untuk stadion tidak memiliki satu ukuran standar yang berlaku untuk semua proyek. Ukuran layar ditentukan berdasarkan posisi pemasangan, fungsi layar, jarak tribun, bidang yang tersedia, serta kebutuhan konten.

Layar yang digunakan sebagai scoreboard dapat memiliki kebutuhan berbeda dengan layar utama untuk live camera. Begitu juga dengan layar yang ditempatkan di sisi lapangan atau area luar stadion. Oleh sebab itu, ukuran sebaiknya dihitung setelah posisi pemasangan dan fungsi layar ditentukan.

Pembahasan mengenai perhitungan ukuran dan konfigurasi cabinet dapat dilihat pada artikel
ukuran Videotron Outdoor.
Artikel tersebut membahas hubungan antara ukuran bidang LED, konfigurasi cabinet, luas layar, dan resolusi.

Layar Utama Stadion

Layar utama biasanya digunakan untuk menampilkan live camera, replay, informasi pertandingan, sponsor, dan konten hiburan. Karena fungsinya beragam, ukuran layar perlu mempertimbangkan kebutuhan visual utama dan jarak tribun terjauh yang menjadi sasaran.

Layar di Belakang Gawang

Layar di belakang gawang dapat digunakan sebagai media informasi dan hiburan bagi penonton yang berada di sisi lapangan. Posisi tersebut perlu diperhitungkan terhadap sudut pandang dan kemungkinan terhalang oleh struktur stadion.

Layar di Sisi Lapangan

Layar di sisi lapangan dapat digunakan untuk kebutuhan sponsor, informasi, atau visual pertandingan. Ukurannya dapat dibuat sesuai bidang yang tersedia dan kebutuhan komunikasi visual selama acara.

Jarak Pandang Penonton di Stadion

Jarak pandang merupakan salah satu faktor utama dalam menentukan pixel pitch. Stadion memiliki pola audiens yang berbeda dengan billboard karena penonton tersebar pada beberapa tribun dan dapat berada pada jarak yang sangat berbeda dari layar.

Misalnya, penonton di tribun bawah dapat melihat layar dari jarak lebih dekat dibandingkan penonton di tribun atas. Jika layar ditujukan terutama untuk penonton yang berada jauh, pixel pitch yang lebih besar dapat menjadi pilihan yang masuk akal. Namun apabila layar juga harus dilihat dari area dekat, kebutuhan detail perlu diperhitungkan.

Selain jarak, arah pandang juga perlu diperhatikan. Layar yang dipasang menghadap tribun tertentu akan memiliki pola audiens berbeda dengan layar yang dapat dilihat dari beberapa sisi. Posisi tersebut perlu dipetakan sebelum menentukan ukuran dan pixel pitch.

Resolusi Layar Stadion

Resolusi menentukan jumlah pixel yang tersedia untuk menampilkan gambar. Pada Videotron Outdoor, resolusi dipengaruhi oleh pixel pitch dan jumlah cabinet yang digunakan dalam konfigurasi layar.

Sebagai contoh, cabinet outdoor berukuran 960 × 960 mm memiliki resolusi yang berbeda berdasarkan pixel pitch. P4 menggunakan resolusi cabinet 240 × 240 pixel, P5 192 × 192 pixel, P6 160 × 160 pixel, P8 120 × 120 pixel, dan P10 96 × 96 pixel.

Semakin banyak cabinet yang digabungkan, semakin besar resolusi total layar. Namun resolusi bukan satu-satunya faktor penentu kualitas tampilan. Konten sumber, sistem pengolahan video, jarak pandang, ukuran layar, dan pixel pitch juga berpengaruh terhadap hasil akhir.

Brightness untuk Videotron Stadion

Stadion outdoor dapat menerima paparan cahaya matahari yang tinggi, terutama ketika pertandingan berlangsung pada siang hari. Karena itu, tingkat brightness menjadi salah satu spesifikasi yang perlu diperhatikan ketika memilih layar outdoor.

Produk Videotron Outdoor OLZA pada lini P4 hingga P10 menggunakan brightness sekitar ≥6.500 nits sesuai spesifikasi produknya. Nilai brightness tersebut menjadi salah satu parameter teknis dalam menentukan kesesuaian layar untuk penggunaan outdoor.

Namun brightness tidak sebaiknya dilihat secara terpisah. Pengaturan brightness, kondisi pencahayaan lokasi, waktu penggunaan, jenis konten, serta posisi layar terhadap matahari perlu diperhitungkan bersama agar tampilan dapat digunakan sesuai kebutuhan.

Perlindungan Cabinet untuk Penggunaan Stadion

Karena stadion dapat berada di area terbuka, cabinet dan sistem LED perlu menggunakan spesifikasi yang sesuai untuk lingkungan outdoor. Perlindungan terhadap debu dan air menjadi bagian penting dalam menentukan kesesuaian cabinet dengan lokasi pemasangan.

Pada lini Videotron Outdoor P4 sampai P10, spesifikasi perlindungan yang digunakan adalah IP65 pada bagian depan dan IP54 pada bagian belakang. Pemilihan produk tetap harus mempertimbangkan posisi pemasangan serta kondisi aktual lokasi.

Videotron Stadion untuk Live Camera dan Replay

Sistem live camera membutuhkan jalur sinyal dari kamera menuju sistem pengolah video sebelum diteruskan ke LED display. Oleh karena itu, perencanaan videotron stadion tidak berhenti pada pemilihan cabinet LED.

Sumber video dapat berasal dari kamera lapangan, komputer playback, sistem grafis pertandingan, atau perangkat produksi lainnya. Semua sumber tersebut perlu diperhitungkan berdasarkan kebutuhan acara.

Untuk kebutuhan pertandingan dengan banyak sumber video, sistem kontrol dan pengolahan video perlu dirancang agar operator dapat berpindah antara live camera, replay, skor, sponsor, dan konten lain tanpa mengganggu tampilan pada layar.

Videotron Stadion untuk Sponsor dan Iklan

Salah satu keuntungan penggunaan LED display pada stadion adalah kemampuan mengganti konten secara digital. Materi sponsor dapat ditampilkan secara bergantian dengan informasi pertandingan, live camera, atau konten hiburan.

Untuk kebutuhan komersial, ukuran dan posisi layar harus mempertimbangkan visibilitas logo, teks, video, dan elemen grafis. Konten sponsor yang terlalu kecil tidak akan memberikan hasil optimal jika layar dipasang terlalu jauh dari penonton.

Karena itu, perencanaan ukuran layar sebaiknya dilakukan bersama dengan perencanaan konten. Pembahasan lebih luas mengenai ukuran layar dapat dilihat pada artikel
ukuran Videotron Outdoor.

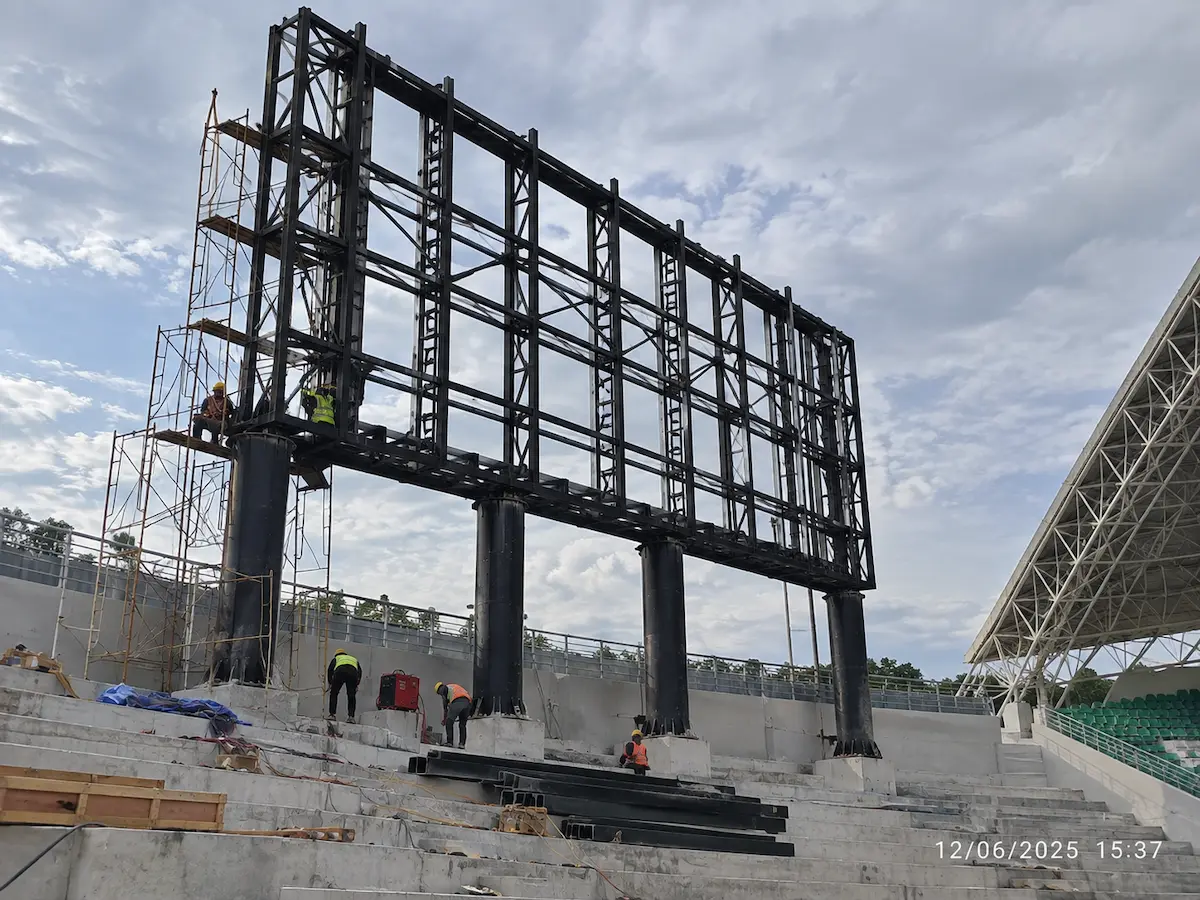

Struktur Pemasangan Videotron di Stadion

Struktur merupakan bagian penting dalam proyek Videotron Outdoor untuk stadion. Layar LED tersusun dari banyak cabinet sehingga bidang layar yang besar membutuhkan sistem pendukung yang dirancang sesuai ukuran, posisi, dan kondisi pemasangan.

Struktur dapat berbeda berdasarkan apakah layar dipasang pada rangka permanen, struktur stadion, tiang, dinding, atau sistem pendukung khusus. Titik pengikat, akses maintenance, jalur kabel, dan ruang teknis juga perlu diperhitungkan.

Perencanaan struktur tidak dapat hanya melihat berat cabinet. Kondisi lokasi, beban angin, posisi layar, titik tumpuan, serta sistem pondasi atau pengikat harus dianalisis sesuai kondisi proyek.

Untuk pembahasan lebih khusus mengenai rangka, pondasi, titik pengikat, dan perencanaan struktur, baca artikel
struktur Videotron Outdoor.

Kelistrikan Videotron Stadion

Sistem kelistrikan perlu direncanakan berdasarkan jumlah cabinet dan konfigurasi layar. Setiap cabinet membutuhkan daya sehingga semakin besar ukuran layar, semakin besar pula kebutuhan daya maksimum sistem LED.

Pada lini outdoor P4 hingga P10, daya maksimum yang tercantum berada di kisaran ±800 Watt per cabinet. Angka tersebut dapat digunakan sebagai salah satu dasar perhitungan awal, tetapi kebutuhan instalasi listrik keseluruhan tetap harus memperhitungkan konfigurasi sistem dan komponen pendukung lainnya.

Misalnya sebuah layar menggunakan 20 cabinet dengan asumsi daya maksimum 800 Watt per cabinet. Perhitungan sederhana menghasilkan 16.000 Watt atau 16 kW sebagai beban maksimum cabinet LED. Perhitungan sistem sebenarnya tetap perlu memperhitungkan distribusi daya dan perangkat pendukung.

Untuk memahami cara menghitung kebutuhan daya berdasarkan ukuran dan jumlah cabinet, pembahasan lebih lengkap tersedia pada artikel
konsumsi listrik Videotron Outdoor.

Sistem Kontrol Videotron Stadion

Sistem kontrol berfungsi menerima dan mengolah sumber video sebelum ditampilkan pada LED display. Untuk stadion, sistem ini dapat menangani berbagai sumber seperti kamera, komputer, playback, grafis pertandingan, scoreboard, dan materi sponsor.

Lini Videotron Outdoor OLZA menggunakan sistem kontrol NovaStar atau setara sesuai konfigurasi produk. Pemilihan perangkat kontrol dapat disesuaikan dengan kebutuhan resolusi, jumlah layar, jumlah sumber video, dan konfigurasi proyek.

Semakin kompleks sistem produksi pertandingan, semakin penting perencanaan jalur sinyal dan sistem kontrol dilakukan sejak awal. Hal tersebut membantu memastikan setiap sumber video dapat digunakan sesuai kebutuhan acara.

Contoh Konfigurasi Videotron untuk Stadion

Kebutuhan	Fungsi Utama	Hal yang Perlu Dipertimbangkan
Layar utama	Live camera, replay, informasi	Ukuran, jarak tribun, resolusi, sistem kontrol
Scoreboard	Skor dan statistik	Keterbacaan teks dan posisi layar
Layar belakang gawang	Informasi, sponsor, hiburan	Jarak penonton dan bidang pemasangan
Layar sisi lapangan	Sponsor dan informasi	Arah pandang dan ukuran bidang LED
Layar area publik	Informasi dan promosi	Jarak audiens, brightness, lokasi pemasangan

Perbandingan Pixel Pitch Outdoor untuk Stadion

P4, P5, P6, P8, dan P10 dapat memiliki fungsi yang berbeda tergantung posisi layar dan jarak penonton. Karena itu, perbandingan pixel pitch perlu dilakukan berdasarkan kebutuhan proyek, bukan hanya berdasarkan angka pixel pitch.

Produk	Pixel Pitch	Resolusi Cabinet	Acuan Jarak
P4	4 mm	240 × 240	≥ 4 m
P5	5 mm	192 × 192	≥ 5 m
P6	6 mm	160 × 160	≥ 6 m
P8	8 mm	120 × 120	≥ 8 m
P10	10 mm	96 × 96	≥ 10 m

Untuk melihat pembahasan yang lebih luas mengenai perbedaan P4, P5, P6, P8, dan P10, Anda dapat membaca
perbandingan Videotron Outdoor.
Pembahasan tersebut membantu melihat perbedaan karakter setiap pixel pitch sebelum menentukan produk untuk kebutuhan stadion.

Pertimbangan Sebelum Memilih Videotron Stadion

1. Tentukan Fungsi Layar

Tentukan apakah layar digunakan untuk live camera, scoreboard, replay, sponsor, informasi, atau kombinasi beberapa kebutuhan. Fungsi layar akan memengaruhi ukuran, resolusi, dan sistem input yang diperlukan.

2. Tentukan Posisi Pemasangan

Posisi layar perlu dipetakan berdasarkan tribun dan area penonton yang menjadi sasaran. Hindari menentukan ukuran hanya berdasarkan bidang kosong yang tersedia tanpa memperhitungkan arah pandang.

3. Hitung Jarak Penonton

Jarak terdekat dan terjauh perlu diketahui. Data tersebut membantu menentukan apakah pixel pitch yang digunakan terlalu rapat, sesuai, atau terlalu besar untuk kebutuhan visual yang direncanakan.

4. Tentukan Ukuran Layar

Ukuran layar perlu disesuaikan dengan jarak penonton dan jenis konten. Teks scoreboard membutuhkan keterbacaan yang berbeda dibandingkan video live camera atau materi sponsor.

5. Perhitungkan Struktur

Struktur harus direncanakan sesuai ukuran dan posisi layar. Pada area outdoor, kondisi angin dan lingkungan pemasangan menjadi bagian dari perencanaan struktur.

6. Siapkan Sistem Kelistrikan

Jumlah cabinet dan konfigurasi layar perlu menjadi dasar perhitungan kebutuhan daya. Jalur distribusi listrik juga harus direncanakan agar sesuai dengan lokasi dan sistem yang digunakan.

7. Perhatikan Maintenance

Akses maintenance perlu dipikirkan sebelum struktur dibuat. Posisi cabinet, power supply, receiving card, jalur kabel, dan ruang kerja teknisi sebaiknya dapat dijangkau ketika pemeriksaan atau penggantian komponen diperlukan.

Instalasi Videotron Outdoor untuk Stadion

Instalasi Videotron Outdoor untuk stadion membutuhkan perencanaan yang lebih luas dibandingkan sekadar memasang cabinet LED pada rangka. Posisi layar, struktur, kelistrikan, sistem kontrol, jalur data, akses teknisi, dan kondisi lokasi harus diperhitungkan sebagai satu sistem.

• Survey dan pengukuran lokasi.
• Penentuan posisi serta ukuran layar.
• Perencanaan struktur pendukung.
• Perencanaan distribusi kelistrikan.
• Penentuan jalur data dan video.
• Pemasangan struktur.
• Pemasangan cabinet LED.
• Pemasangan modul dan komponen sistem.
• Pemasangan receiving card dan sistem kontrol.
• Pengujian layar dan sumber video.
• Kalibrasi serta commissioning sistem.

Untuk pembahasan teknis mengenai tahapan pemasangan, Anda dapat melihat halaman
instalasi Videotron Outdoor.
Sedangkan untuk kebutuhan proyek lapangan, konser, stadion, dan event besar, tersedia pula informasi mengenai
instalasi Videotron Outdoor untuk proyek lapangan.

Perkiraan Biaya Videotron Stadion

Biaya proyek Videotron Stadion tidak hanya ditentukan oleh harga cabinet LED. Total kebutuhan dapat terdiri dari layar LED, modul, power supply, receiving card, controller, struktur, kelistrikan, sistem distribusi, instalasi, pengiriman, dan kebutuhan teknis lainnya.

Ukuran layar juga berpengaruh terhadap jumlah cabinet yang diperlukan. Semakin besar bidang LED, semakin banyak cabinet yang digunakan sehingga kebutuhan komponen dan struktur ikut berubah.

Karena itu, harga sebaiknya dihitung berdasarkan konfigurasi proyek yang sebenarnya. Pembahasan mengenai faktor pembentuk harga dapat dilihat pada artikel
harga Videotron Outdoor.

FAQ Videotron Outdoor untuk Stadion

Apakah Videotron Outdoor P4 bisa digunakan untuk stadion?

Bisa dipertimbangkan untuk kebutuhan stadion apabila jarak penonton, ukuran layar, dan kebutuhan detail visual sesuai dengan karakter P4. P4 memiliki pixel pitch 4 mm dan acuan jarak pandang mulai sekitar 4 meter.

Apakah P8 cocok untuk stadion?

P8 dapat dipertimbangkan untuk layar stadion dengan audiens yang berada pada jarak lebih jauh. P8 memiliki pixel pitch 8 mm dan acuan jarak pandang mulai sekitar 8 meter. Kesesuaian akhirnya tetap bergantung pada posisi layar dan layout tribun.

Apakah P10 bisa digunakan untuk stadion?

P10 dapat menjadi pilihan untuk layar berukuran besar yang dilihat dari jarak jauh. P10 menggunakan pixel pitch 10 mm dengan acuan jarak pandang mulai sekitar 10 meter.

Apakah satu stadion harus menggunakan satu jenis pixel pitch?

Tidak selalu. Setiap posisi layar dapat memiliki kebutuhan berbeda. Layar utama, layar belakang gawang, scoreboard, dan layar area publik dapat dirancang berdasarkan jarak penonton dan fungsi masing-masing.

Apakah videotron stadion bisa digunakan untuk live camera?

Bisa. Sistem layar dapat digunakan untuk menampilkan sumber live camera selama sistem produksi video dan kontrol LED dirancang sesuai kebutuhan acara.

Apakah videotron stadion bisa digunakan untuk iklan sponsor?

Bisa. Konten sponsor dapat ditampilkan bergantian dengan live camera, informasi pertandingan, replay, dan konten lainnya sesuai sistem pengelolaan konten yang digunakan.

Apakah struktur stadion bisa langsung digunakan untuk memasang videotron?

Tidak dapat langsung diasumsikan demikian. Struktur eksisting perlu diperiksa berdasarkan ukuran dan beban layar serta kondisi pemasangan. Perencanaan struktur harus dilakukan berdasarkan kondisi aktual proyek.

Bagaimana menentukan ukuran Videotron untuk stadion?

Mulai dari fungsi layar, posisi pemasangan, jarak penonton, bidang yang tersedia, jenis konten, dan kebutuhan resolusi. Setelah parameter tersebut diketahui, ukuran layar dan pixel pitch dapat ditentukan dengan lebih terarah.

Kesimpulan

Videotron Outdoor untuk stadion perlu dirancang berdasarkan fungsi layar dan karakter penonton. Live camera, skor, replay, statistik, sponsor, dan informasi pertandingan memiliki kebutuhan visual yang berbeda sehingga ukuran layar dan pixel pitch perlu ditentukan sesuai penggunaan.

Pilihan P4, P5, P6, P8, dan P10 dapat dipertimbangkan berdasarkan jarak pandang dan kebutuhan detail. Semakin dekat posisi penonton terhadap layar, semakin penting mempertimbangkan pixel pitch yang sesuai. Sebaliknya, untuk layar besar dengan jarak pandang jauh, pixel pitch yang lebih besar dapat menjadi pilihan yang lebih relevan.

Selain LED display, proyek stadion juga membutuhkan perencanaan struktur, kelistrikan, sistem kontrol, jalur data, dan akses maintenance. Dengan mempertimbangkan seluruh komponen tersebut sejak tahap awal, konfigurasi Videotron Outdoor dapat dibuat lebih sesuai dengan kebutuhan stadion dan karakter lokasi pemasangan.
